广州南沙港铁路工程跨越鸡鸦水道 ， 为节约桥位资源 ， 利用了在建广中江高速公路跨越鸡鸦水道桥位 。原广中江高速公路跨越鸡鸦水道 ， 为主跨175m的预应力混凝土连续刚构桥 ， 主墩墩身及基础已施工 。为充分利用已建工程、减少废弃 ， 提出了（102+175+102）m公铁合建平行弦连续钢桁梁桥改造方案 。通过选择合理的桥式、优化公路及铁路桥面系 ， 尽可能地减轻上部结构重量 ， 直接利用已建的公路桥基础及墩身 ， 仅对墩帽做少量适应性改造 。目前 ， 该桥已合龙 ， 正在进行桥面系施工 。
公铁结合
南沙港铁路
南沙港铁路是珠三角西部货运通道的重要组成部分 ， 通过广珠铁路 ， 向北连接京广铁路 ， 辐射中南地区；向西沟通南广、柳肇铁路 ， 辐射西南地区；向东衔接广深铁路 。该项目主要承担中南、西南地区外贸集装箱、能源及重要原材料运输任务 。在路网规划中 ， 该线为中南、西南地区重要的铁水联运通道 ， 是优化广州枢纽货运布局、完善区域路网结构的重要线路 。
文章插图

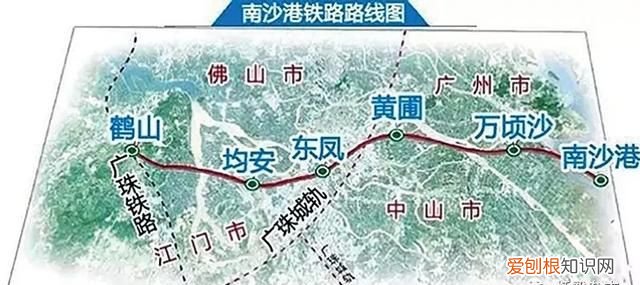

图1 南沙港铁路路线图
如图1所示 ， 线路自广珠铁路鹤山南新建车站引出 ， 往东南方向经鹤山与江门交界处 ， 经顺德均安 ， 中山小榄、东凤、南头、黄圃、广州万顷沙至南沙港 ， 全长87.8公里 。2016年开工 ， 计划2020年建成 。
南沙港铁路主要技术标准如下——
◆铁路等级：双线 ， Ⅰ级电气化铁路；
◆设计速度：货车最高运行速度120km/h ， 兼顾客运；
◆设计活载：中—活载；
◆建筑限界：满足开行双层集装箱列车运输要求 。
广中江高速公路
广中江高速公路穿越广州、佛山、中山、江门4地 ， 由江门至广州南沙高速公路、佛江高速公路江门段这两部分组成 。按照建设计划 ， 广中江高速工程具体分三期进行建设 ， 一期范围为蓬江区荷塘镇至江海区龙溪路段 ， 二期范围包括蓬江区荷塘镇至鹤山雅瑶镇赤草村 ， 三期范围包括蓬江荷塘镇至南沙 。其中 ， 广中江高速一期、二期均已建成通车 ， 三期预计2019年底建成通车 。本项目为广中江高速三期控制性工程 。
原在建广中江高速跨越鸡鸦水道桥址 ， 位于中山市南头镇的鸡鸦水道河段 ， 该河段为内河Ⅲ级航道 。桥址区域属感潮河段 ， 河段顺直 ， 由西北向东南流入南海 ， 河面宽约300m ， 右侧边滩宽约30m ， 上游500m左右为桂州水道的分流口 。桥址处河道顺直 ， 桥轴法线与河流夹角为11° 。
文章插图
图2 广中江高速公路跨越鸡鸦水道桥位
公路主要技术标准如下——
◆道路等级：高速公路 ， 双向六车道 ， 桥面全宽33.5m 。
◆设计速度：100km/h 。
◆汽车荷载：公路—Ⅰ级 。
公铁合建优势
广州南沙港铁路跨越鸡鸦水道工程位于中山市东凤镇和南头镇之间 ， 于鸡鸦水道与桂洲水道分汊口下游约540m处跨越鸡鸦水道 ， 与广中江高速鸡鸦水道特大桥线位重合 。
文章插图

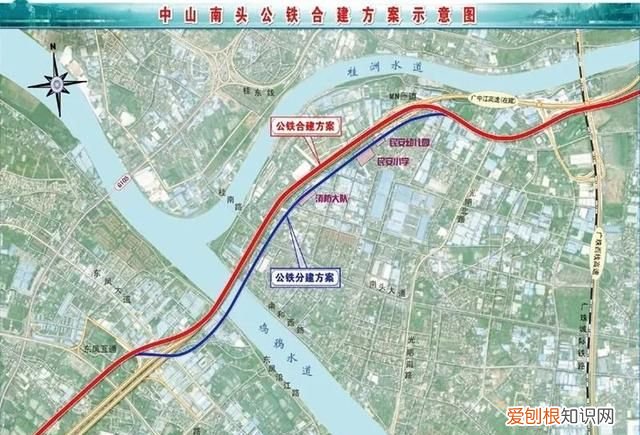

图3 公铁合建方案示意图
