cad箭头怎么画
本文章演示机型：戴尔灵越7000，适用系统：Windows10，软件版本：AutoCAD2016；
首先打开电脑桌面的【cad软件】，轻点上方的【多段线】，之后点击软件空白处，选择起始端点，设置完成后轻点底部的【宽度】，设置【起点宽度】，输入数值，之后按下回车键，输入【端点宽度】，按下回车键，之后点击与起始端点平行的空白处；
再次选择底部的【宽度】，输入【起点宽度】，数值尽量大些，按下回车键，输入【端点宽度】，将数值设为0，按下回车键，之后点击与起始端点平行的空白处，即可绘制出箭头。
cad箭头怎么画cad箭头快捷键命令是pl 。在CAD中所有绘制箭头的方式如下：
操作环境：联想Y7000P、Windows10、AUTOCAD2022 。

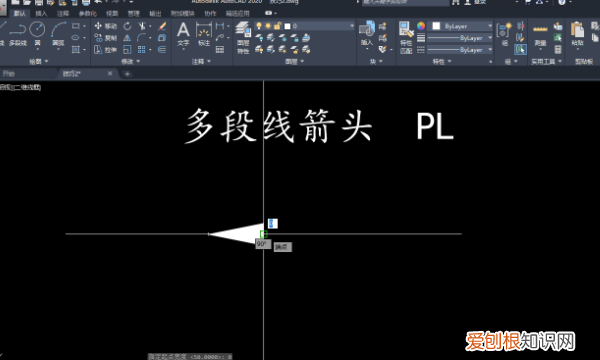

1、多段线箭头：PL 。输入CAD多段线命令（快捷键：PL）指定第一个点，再输入宽度选项W，将起点宽度改为0，端点宽度改为80，箭头长度设置为200，如下图所示：

文章插图

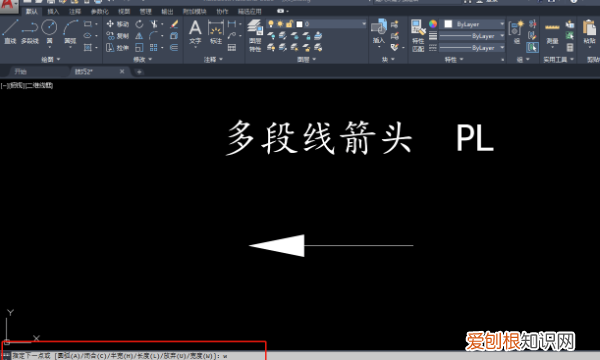

2、绘制直线，再输入宽度选项W，将起点宽度改为0，端点宽度也改为0，直线长度为400，如下图所示：

文章插图
3、折线箭头：LE 。输入CAD引线命令（快捷键：LE），指定三个点即可绘制折线箭头，如果需要调整箭头的大小直接双击箭头然后在弹出的对话框里面将箭头大小里面的数值调整即可，如下图所示：

文章插图
4、修改折线箭头大小。

文章插图

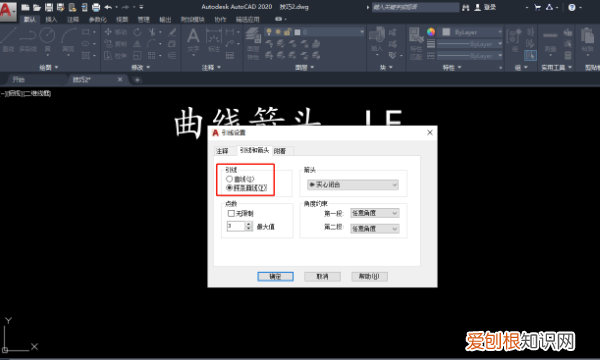

5、曲线箭头：LE 。输入CAD引线命令（快捷键：LE）再输入S设置选项，在弹出的对话框中将引线改为样条曲线，后面的步骤就跟折线箭头的步骤一样了，如下图所示：

文章插图
6、弧线箭头：AAW（源泉插件）。这个命令是源泉插件中的快捷键，如果你的电脑上没有安装源泉插件的话这个命令是无效的，它的操作还是一样地指定三个点就行了，如下图所示：

文章插图

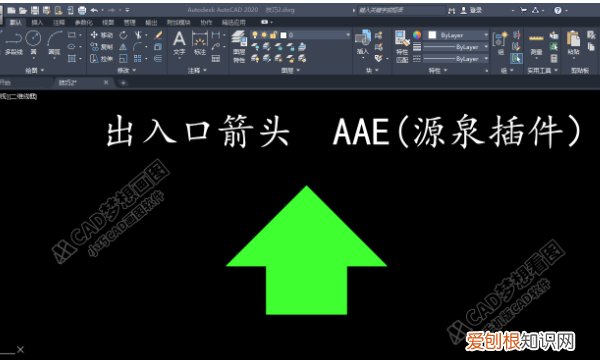

7、出入口箭头：AAE 。这个跟上面的弧线箭头是一样的，还是需要安装源泉插件，它的操作只需要指定两点就可以，如下图所示：

文章插图
cad怎么画箭头材料/工具：CAD
1、首先打开CAD，进入操作界面，在菜单栏里找到-绘图-栏下的-多段线-，单击；或者在操作界面左边单击第三个，也是-多段线- 。

文章插图
2、在操作界面点击确定第一点，然后在-动态输入-栏里输入-W-，回车；代表宽度，表明我们需要的是线宽。

文章插图
3、然后会要求我们输入起点宽度，这个也就是我们箭头有宽度的一头，根据需要输入，这里我们输入10，回车。

文章插图

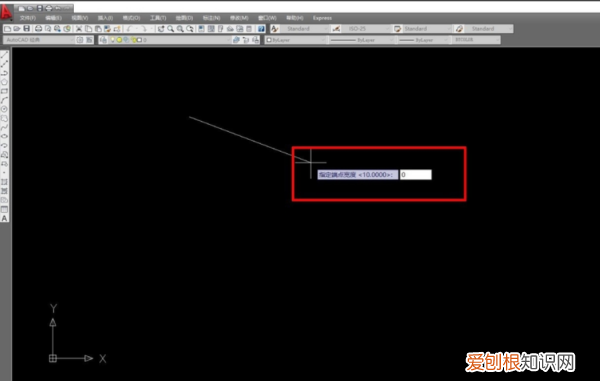

4、下一步就是要求我们输入端点的宽度，也就是箭头尖的一头，这个要输入0，回车，才能保证我们画出的是一个箭头。

文章插图
5、上一步回车后，鼠标左击，然后回车；箭头就已经完成了一部分，如下图，我们还需要画出有线宽的一部分。
