cad箭头怎么画( 二 )

生活经验cad


cad箭头怎么画

文章插图
6、先确定一点，为有线宽一部分的起点；然后同样在-动态输入-栏里输入-W-，表示线宽，回车 。
cad箭头怎么画

文章插图

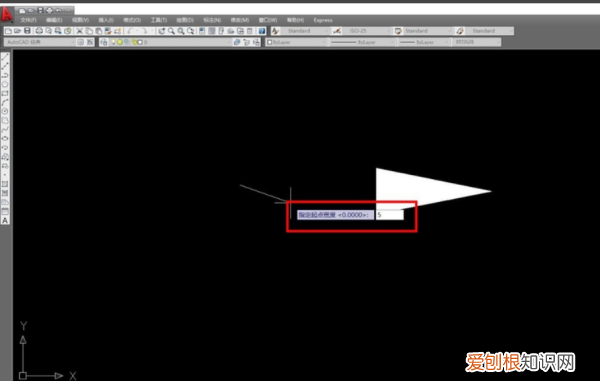

7、然后输入起点的宽度，因为箭头的宽度我们设置的是10，所以这时候我们把这个线宽设置成5就可以了；在-动态输入-栏里输入5，回车 。
cad箭头怎么画

文章插图

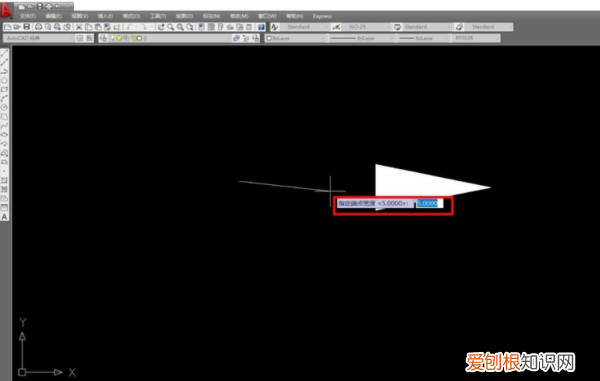

8、下面就要输入的是端点的宽度，因为箭头的这一部分首尾的宽度是相同的，所以在-动态输入-栏输入5，回车；或不用输入任何数字，直接回车 。
cad箭头怎么画

文章插图

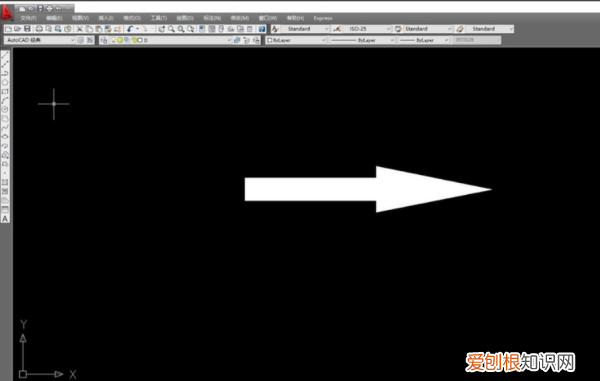

9、上面操作完成后根据自己的需要确定这一部分的长度，然后鼠标左击，回车；到此，一个完整的箭头我们就画出来了 。
cad箭头怎么画

文章插图
cad箭头怎么画箭头是一种常见的图形，在 CAD 绘图中也是经常使用的 。CAD 绘图中绘制箭头可以通过多种方式实现，最常见的方式是使用绘图工具创建多边形，并添加箭头形状 。在绘制箭头时，需要考虑箭头的大小和形状，以及箭头与其他图形的位置和相对大小 。
常见的箭头类型包括直线箭头、曲线箭头、圆弧箭头等 。绘制箭头时，需要根据绘图需求和图形特点选择合适的箭头类型 。在绘制箭头时，还需要考虑箭头的方向和位置，以确保箭头的指向和位置正确 。
在 CAD 绘图中，绘制箭头还需要注意一些技巧和方法 。例如，在绘制箭头时，可以使用 CAD 绘图软件提供的工具和功能，如绘制线段、调整箭头大小和形状等 。另外，在绘制箭头时，还需要根据实际绘图需求进行合理的选择和调整，以确保绘制出的箭头符合要求并具有良好的美学效果 。
总之，绘制箭头是 CAD 绘图中常见的操作之一，需要综合考虑箭头的大小、形状、方向和位置等因素，采用合适的工具和方法，以实现符合实际需求的绘图效果 。
【cad箭头怎么画】以上就是关于cad箭头怎么画的全部内容，以及cad箭头怎么画的相关内容,希望能够帮到您 。
