cdr怎样自动标注尺寸，cdr应该怎么样才能标注尺寸

生活经验cdr

cdr应该怎么样才能标注尺寸
本文章演示机型：戴尔-成就5890，适用系统：windows10家庭版，软件版本：CorelDRAW 2021；

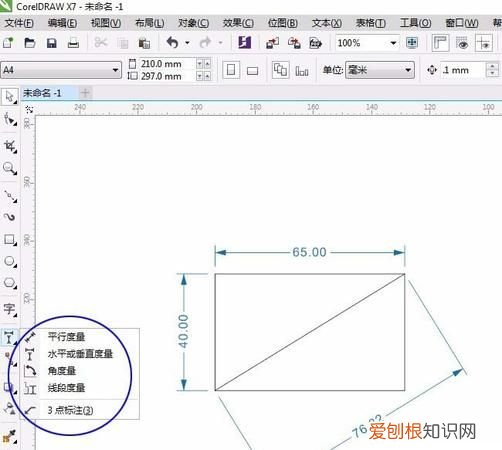

打开CDR后新建一个文档，在新建的文档中创建一个矩形并输入文字，然后选择工具箱的【平行度量工具】，在上方的属性栏中，设置【度量样式】，【度量精度】，【度量单位】以及是否显示单位等，都设置好以后；
【cdr怎样自动标注尺寸，cdr应该怎么样才能标注尺寸】
在要标注尺寸的起点位置单击鼠标，按住Shift键的同时拖动鼠标，到终点位置松开鼠标，然后往标注的垂直方向移动鼠标，到要添加标注的位置再次单击鼠标，即可添加尺寸标注，选中标注的数字可以设置标注的字体和字号大小，还可以继续设置标注线条的样式和粗细；
本期文章就到这里，感谢阅读 。

cdr怎样自动标注尺寸，cdr应该怎么样才能标注尺寸

文章插图
cdr怎样自动标注尺寸Dimension?Tool（尺寸工具）中的几种工具的设置和使用方法都很相似，下面以为五角星标注尺寸为例：
1.首先利用绘图工具绘制一个五角星图形；
2.在工具箱中选择
Freehand（手绘）工具/
Dimension Tool（尺寸工具）；
3.单击属性栏中的
Vertical Dimension Tool（垂直尺寸工具）按钮；
4.在开始测量的位置（顶上角）单击鼠标，再移动鼠标到终止测量的位置（右下角）
单击；
5.将鼠标往图像对象的外部移动，会发现有一空文本框跟随；
(window.cproArray = window.cproArray || []).push({ id: "u2280119" });
6.将文本框移动至适当位置，再次单击鼠标，即完成对五角星的垂直尺寸的标注 。
Horizontal Dimension Tool（水平尺寸工具）和Slanted Dimension Tool（倾斜尺寸工具）的使用方法与垂直尺寸标注类似 。
1.单击属性栏中的 Angular Dimension Tool（角度尺寸工具）按钮；
2.在欲测量的角的顶角位置（左下角边线与右下角边线相交处）单击鼠标，再移动鼠标到五角星的右下角?顶角（或边线上）位置单击鼠标，以确定测量角度的第一条边；
3.将鼠标移动到左下角顶角（或边线上），单击鼠标确定测量角度的第二条边；
4.将鼠标往图像对象的下方移动，待文本框移动至适当位置，再次单击鼠标，即完成对五角星的角度尺寸的标注 。
当选择了属性栏中的 Auto Dimension Tool（自动尺寸工具）后，用户能通过Tab键在不同类型的尺寸工具之间切换，其标注方法同?前面介绍的其它尺寸工具的方法相同，在这儿就不重复介绍了 。
