在我们实际工作经常会用到PID控制系统，比如控制恒压供水设备，恒温加热设备等 。这些设备使用PLC进行控制时，不仅仅需要编程，还需要设置相关参数（或者说组态） 。只有正确设置了相关参数之后，程序编写的才有意义 。
那么今天我们以西门子1200PLC为例，给大家讲讲如何组态PID功能 。在组态之前，要先判断如何选择PID指令，因为根据不同的应用场景选择的PID指令不同，指令选择的不同的话，组态也有一些区别 。
①PID指令选择：

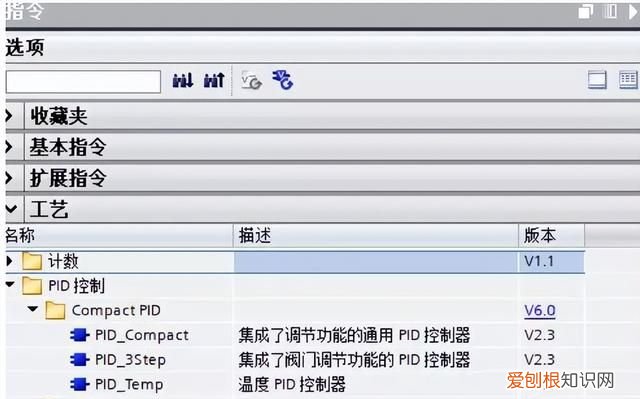

S7-1200 PID 功能有三条指令可供选择， 分别为 PID_Compact，PID_3Step，PID_Temp，如图1所示：
文章插图
▲图1 | PID指令图▲
第一步：先判断是否使用三位执行机构，如果使用则选择PID_3Step指令 。这里解释一下三位执行机构的特点：
1、只接受开启/关闭两个数字量输出控制；
2、具有开到位/关到位的限位开关输入信号，或具有模拟量反馈位置信号 。
比如现场的一些电动阀门，PLC控制电动阀门的正转或者反转从而控制流量、压力等 。PID_3Step指令（如图2）控制两个开关量的输出，比如一个为1，一个为0，电动机可能是正转 。一个0，另外为1，电动机可能是反转 。
【smart 200 pid如何调节 s7-1200组态教程】
文章插图
▲图2 | PID_3Step指令▲
第二步：如果未使用三位执行机构，判断是不是多回路、串级控制，如果是，则跳转到第3步判断；如果不是，则跳转到第4步 。

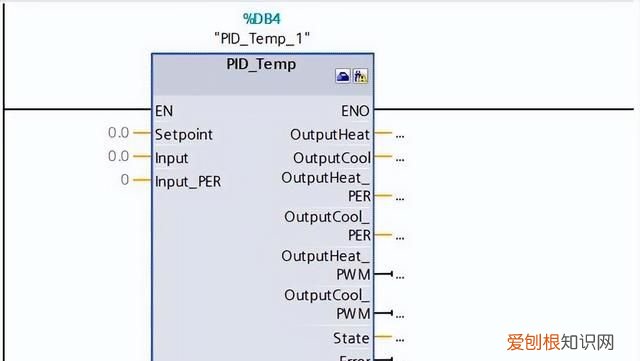

第三步：判断是不是需要加热/制冷双输出（比如在空调系统中） 。如果需要，则调用PID_Temp指令，如图3所示 。
文章插图
▲图3 | PID_Temp指令▲
第四步：判断是不是需要温度控制常用的附加功能（如控制带、死区等），如果不需要，则调用PID_Compact，如图4所示 。
文章插图
▲图4 | PID_Compact指令▲
这边解释一下“控制带”及“死区”这两个概念 。
控制带：
在温度控制具有明显的大滞后特性，当过程值偏离设定值较大时调节过程过于缓慢，而接近设定值时又容易出现较大超调 。
存在上述两种问题，温度控制必须满足在偏差超过一定的范围时，输出最大或者最小的调节量，让温度值快速回到一个小的范围中，以缩短调节时间：在设定值附近时，越靠近设定值，调节量应越小，以防止超调 。为此，控制带功能在当过程值大于设定值,且偏差绝对值超过控制带,则以输出下限作为输出值 。当过程值小于设定值，且偏差绝对值超过控制带,则以输出上限作为输出值 。如果偏差的绝对值小于控制带，则以实际PID的计算结果作为输出 。
死区：
在控制系统中，执行机构如果动作频繁，会导致小幅震荡造成机械磨损，很多控制系统允许被控量在一定范围内存在误差，该误差称为PID的死区 。

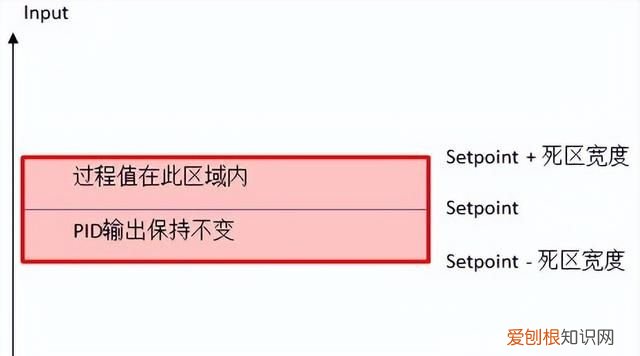

当过程值满足如下公式时，SP –"死区宽度"＜PV ＜SP +"死区宽度"时，PID停止调节保持输出不变 。如下图所示
文章插图
