UG分割面的用法，ug怎样分割曲线

生活经验分割

UG分割面的用法
在同一平面或曲面上如果局部需要着色显示，或者仿真时局部施加力或约束的位置，这种情况就需要用到分割面命令，把一个面分成若干个面的命令
打开或新建任意一个部件，我们新建一个矩形
再创建一个草图，画一条直线和一个圆，注意所画的线如果都在要分割的面内，要求线必须是闭合的，如果线是不闭合的，那么线的两端则不能在要分割的面上，刚好在要分割的面的边上是可以
依次点击菜单、插入、修剪、分割面，打开分割面对话框
选择矩形的上表面（即草图平面）做为要分割的面，注意面规格过滤器中选择单个面，所画草图的直线和圆作为工具选项确定后即完成分割面操作 。如果想分割面后把工具曲线隐藏的话，需要勾选上设置中的隐藏分割对象
完成分割曲线后，我们就可以给分割出的区域单独上色，或是仿真时作为约束面或是受力面了
【UG分割面的用法，ug怎样分割曲线】分割面不仅可以分割平面，也可以分割曲面，这时工具曲线一般难以直接绘制，通常会借助投影曲线等命令来生成工具曲线 。所示
ug怎样分割曲线分割面是用来把一个整面分成两块，而分割曲面是用来修剪多余的曲面，前者是把整面分成两块，而后者是为了把不要的面的一侧给剪掉，这UG模具设计应用中，这两个是常用命令 。
ug如何分割面如何使用我是nx12.0的，我别的版本的不清楚，随便找一个工具条，右键拉到最下面，单击定制，然后在搜索栏里搜索“分割面”，吧搜索出来的功能拖进你习惯的工具条里面 。如果是早期版本没有搜索功能，“分割面”功能在：菜单条>插入>修剪 里面，可以拖出单个命令，也可以直接右击菜单条空白处，找到“修剪”工具条，然后打钩即可 。如果工具条里没有“分割面”命令，可以用定制功能找出来拖进“修剪”工具条里面 。
如果这个命令使用过程中有什么不明白的可以追问 。
ug实体切割命令步骤如下：
1、首先ug打开需要进行切割的实体，在菜单栏点击插入列表，然后可找到修剪，点击修剪，然后点击体 。

UG分割面的用法，ug怎样分割曲线

文章插图

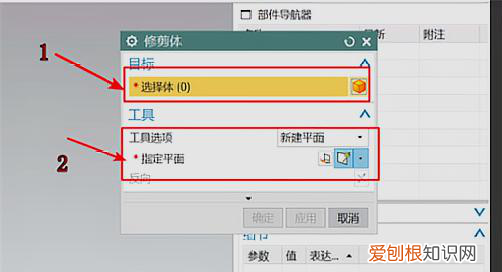

2、选择修剪体命令后，在弹出的对话框中要求选定目标体和工具体，目标指选择要修剪的实体，工具里有两个选项：面或平面和创建平面，这里的面也可以是曲面 。利用已创建的平面进行修剪切割 。其反向选择，可以决定要保留的部分 。
UG分割面的用法，ug怎样分割曲线

文章插图
3、然后操作之后，即可看到成功完成 。
UG分割面的用法，ug怎样分割曲线

文章插图
UG（Unigraphics NX）是Siemens PLM Software公司出品的一个产品工程解决方案，它为用户的产品设计及加工过程提供了数字化造型和验证手段 。Unigraphics NX针对用户的虚拟产品设计和工艺设计的需求，提供了经过实践验证的解决方案 。
UG同时也是用户指南（user guide）和普遍语法（Universal Grammar）的缩写 。
ug怎么把一个面分成两个面用【分割面】功能，如图所示，参考一下 。
UG分割面的用法，ug怎样分割曲线

文章插图
以上就是关于UG分割面的用法，ug怎样分割曲线的全部内容，以及UG分割面的用法的相关内容,希望能够帮到您 。
