CAD中如何添加文字标注
对于一个很久不用CAD的人来说 ， 每一个小操作都是需要努力回忆或者查资料的 ， 比如说今天又忘记了如何添加文字标注了 。下面就我用到的方法写一下CAD添加文字标注的方法 。
打开一个CAD ， 我这里也就不准备图行了 。我们之间在这个空白的CAD中添加文字标注 。
关于标注的图层之类的操作我就不细说了 。这里之间在默认图层里设置 。
首先用快捷键LE ， 直接输le
然后enter,会让你指定第一个引线点 ， 然后在指定一点 。这个根据需要看是不是需要引线了 。
然后enter ， 这里输入文字宽度 ， 我这里就默认是0了 。
然后选择是不是多行文字 ， 看自己需要标注的内容有多少了 ， 这里就直接enter
然后就可以打开文字格式的小框出来 ， 这时候也可以在引线后面直接输入标注内容了 。
然后选择内容 ， 还可以更改标注内容的字体、大小和颜色等信息 。
编辑完成之后点击确定 。这时候就可以看到文字标注的内容了 。如果对标注不满意的话还可以直接右键选择编辑多行文字进行再次编辑 。

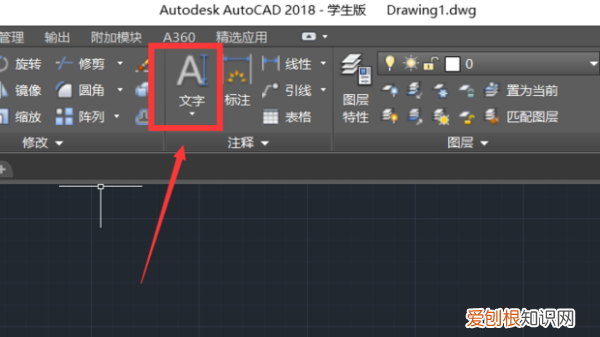

autocad怎么设置标注文字大小1、如图为CAD设计界面 ， 当需要插入文本时 ， 单击上方工具栏中“文字”按钮 。
文章插图

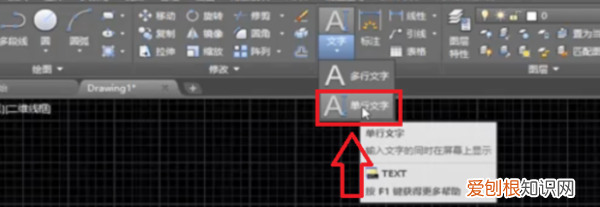

2、“文字”选项的两个下拉选项中 ， 选择“单行文本” 。
文章插图
3、然后光标可移动到操作界面中想添加文本的位置 ， 单击左键即可确定文本的添加位置 。
文章插图

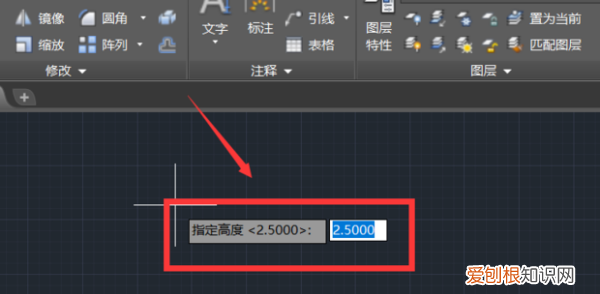

4、直接键盘上输入文字高度 ， （以输入50为例）敲击回车 。
文章插图
5、接下来进入文字旋转角度 ， 默认为0 ， 敲击回车即可 。
文章插图
文章插图
7、完成 。效果如图所示 。
文章插图
cad是如何在图中添加文字的我们经常要在CAD图形中添加注释文字 ， 那么大家知道cad是如何在图中添加文字的吗?下面是我整理的cad是如何在图中添加文字的 方法 ， 希望能给大家解答 。
cad在图中添加文字的方法一
点击工具栏的多行文字命令 。
在弹出的对话框中可输入所需要的文字 ， 按确认完成方案输入 。在对话框中可以对文字的特性进行修改 。比如文字大小 ， 颜色 ， 字间距等进行修改 。
cad在图中添加文字的方法二
打开CAD软件 ， 在命令栏输入 ST ， 回车 ， 打开文字样式 。也可以点击文字样式图标来打开文字样式 。
在文字样式中点击新建 ， 输入新建文字样式的名称 。
设置文字的字体、高度、宽度比例等 。
选择设置好的文字样式 ， 在命令栏输入单行文字命令 DT ， 回车：
指定文字的起点 ， 并输入旋转角度 。不输入旋转角度则默认为0度 。
输入文字 。
选择设置好的文字样式 ， 在命令栏输入多行文字命令T ， 回车 ， 拉选输入文字范围 。
