cad2010怎么删除多余线段，cad怎么只删除一部分线段

cad怎么只删除一部分线段
本文章演示机型：戴尔-成就3690，适用系统：windows10，软件版本：AutoCAD 2022；

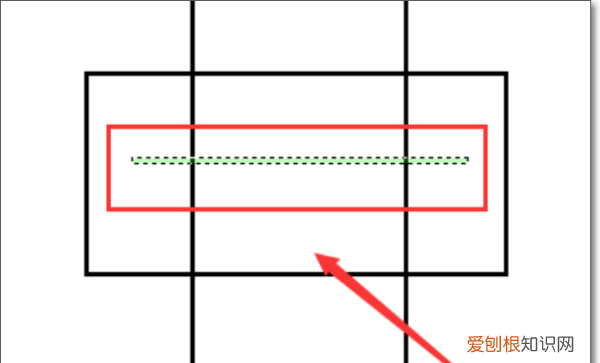

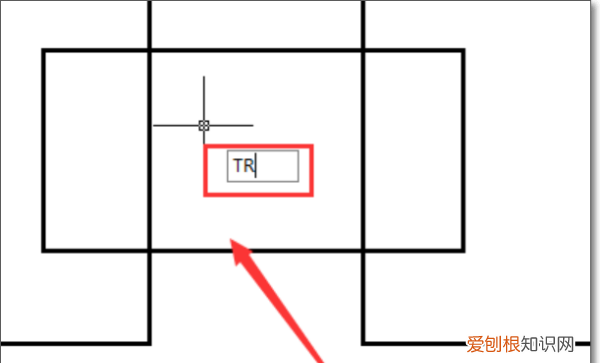

如图中，要将此图下方的部分线条进行删除时，我们需要使用到【tr命令】，在下方键入命令框中，输入【tr+空格、空格】，然后点击图形中不要的一部分线段，即可进行删除；

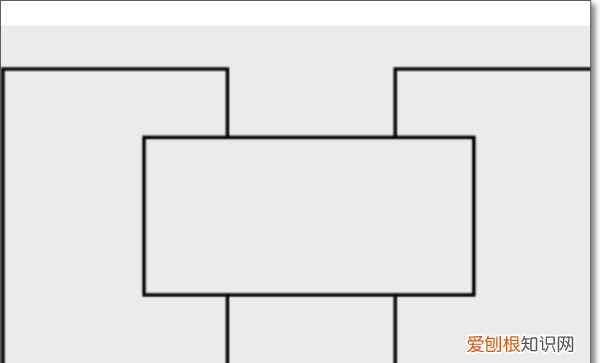

若要删除大批量的线段时，按住鼠标进行拖拽，将鼠标拖拽至不要的多个线段上，即可删除多个线段；
本期文章到这里，感谢阅读。
cad2010怎么删除多余线段cad删除多余线段的方法如下：
1、如果是删除某一条线段，可以选中该线段，点删除或输入命令E回车。
2、如果是交叉的线，想删除多余的出头，可以用修剪，点修剪（TR）功能，选中所有对象，然后确定，什么地方不要，就点什么位置，即可自动删除。
计算机辅助设计(ComputerAidedDesign)指利用计算机及其图形设备帮助设计人员进行设计工作。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计做出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。
更多关于cad怎么删除多余线段，进入：https://m.abcgonglue.com/ask/e143681615817436.html?zd查看更多内容
cad绘图中如何删掉一条线中的一小段线有多种方式：
1,打断命令：BR,点选需要删除的小短线的两端
2,剪切命令：TR,在经过需要删除的线的两端点绘制相交直线,然后用剪切命令剪切
cad中如何删除一条线的某一部分图形2、点击修改工具栏的打断命令。1cad主界面的工具栏没有了，如何设置显示出来
3、鼠标点击你要删除线条的一个点。
4、然后用鼠标点击你要删除的另一个点。
5、之后你就会看到两个点之间的线条已经删掉。

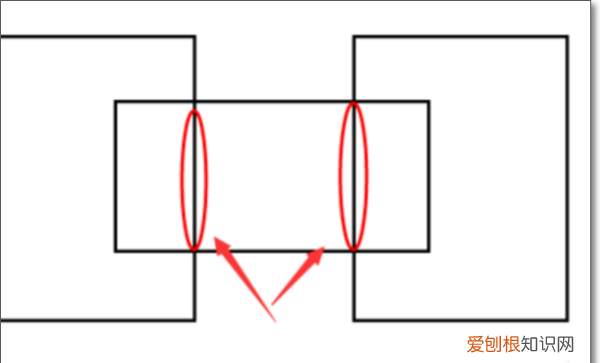

cad怎么删除自己不想要的线段图形1、比如说下面所标出的线条就是我们需要删除的线条，对于我们来说，如果是用矩形命令直接画出的话，那么在删除下面的线条是会把矩形全部删除的。
