cad怎么连续标注尺寸，cad该如何才能连续标注

cad该如何才能连续标注
本文章演示机型：戴尔-成就3690 ，适用系统：windows10 ，软件版本：AutoCAD 2022；

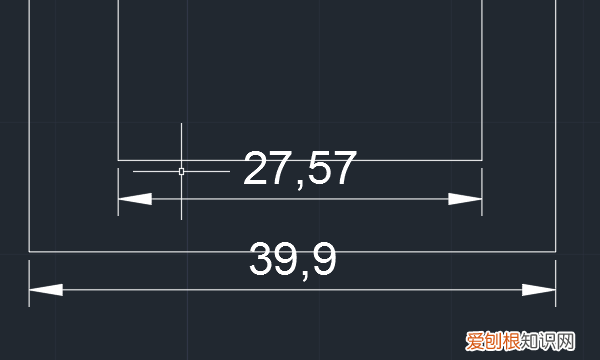

首先先学习一下标注的方法，打开电脑上的【cad】，在cad中任意画上几条线段，绘画完成后，在下方键入命令框中，输入快捷键【DLI和空格】，选择所绘图形中要测量的第一个点和第二个点，按住鼠标进行上移，即可看到前面两点之间被成功进行标注；
若后面所有的点都要进行标注，一个一个的进行标注则很麻烦，那么我们就要使用连续标注，在下方键入命令框中，输入快捷键【DCO和空格】，接着连续选中后面的第三个点、第四个点等等，选中后面所有的点，即可进行连续标注；
本期文章就到这里，感谢阅读。
cad怎么连续标注尺寸dco ，为串起来连标
dba ，为以第一根为基准，连标
CAD尺寸标注快捷键：
1、直线标注（DLI）
2、对齐标注（DAL）
3、半径标注（DRA）
4、直径标注（DDI）
5、角度标注（DAN）
6、中心标注（DCE）
7、点标注（DOR）
8、标注形位公差（TOL）
9、快速引出标注（LE）
10、基线标注（DBA）
11、连续标注（DCO）
12、标注样式（D）
cad中的连续标注是怎么用的图片在CAD中使用连续标注的方法步骤如下：
需要准备材料或工具：CAD软件，电脑。

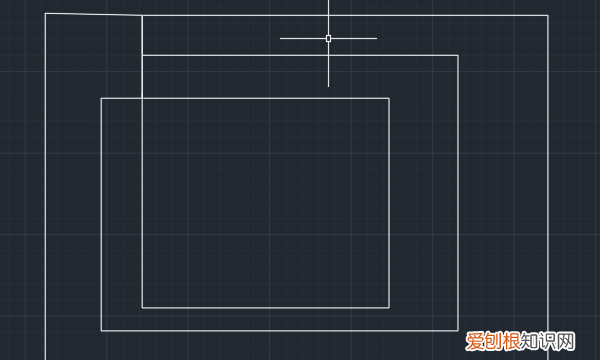

1、使用CAD软件打开需要标注的CAD文件，示例如图所示：

文章插图

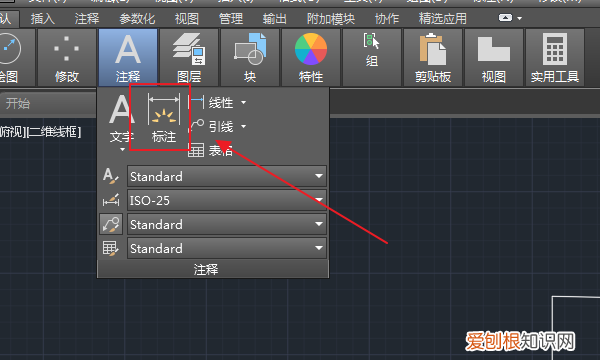

2、在工具栏中找到“标注”工具，如图所示：

文章插图

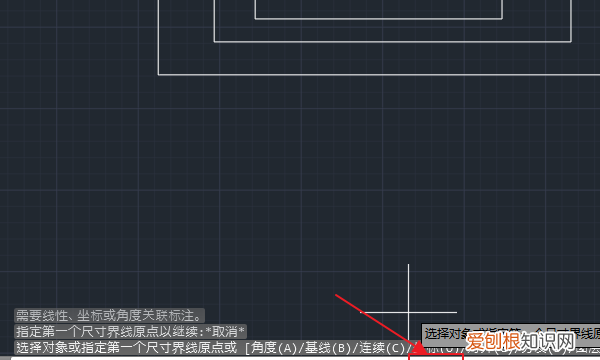

3、在下方命令栏中，选择“连续（C）”工具，如图所示；

文章插图
4、直接用鼠标点击需要进行标注的线段，连续标注时不要操作其他命令，直接点击下一个需要标注的图即可，如图所示：

文章插图
连续标注完成。
cad怎么连续标注尺寸快捷键如题所述的“连续标注尺寸”的操作方法如下：（本例基于AutoCAD 2016版本，其它版本略有出入）
如图所示，单击“连续”标注命令按钮，提示“选择连续标注” ，移动鼠标捕捉并单击尺寸标注。

文章插图
请点击输入图片描述

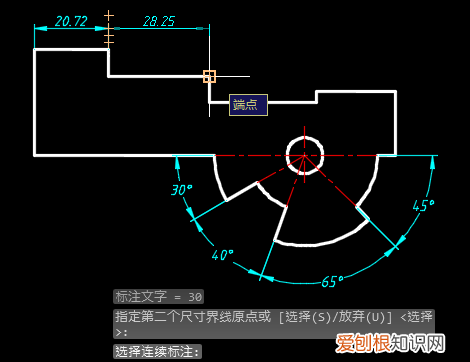

如图所示，单击捕捉角度尺寸标注，提示“指定第二个尺寸界限原点” ，移动鼠标捕捉端点，单击指定第二个尺寸界线原点。

文章插图
请点击输入图片描述
如图所示，继续捕捉并单击指定“第二个尺寸界限原点” ，按Enter键结束连续标注，返回提示“选择连续标注” 。

文章插图
请点击输入图片描述
如图所示，单击捕捉线性标注，提示“指定第二个尺寸界限原点” ，移动鼠标捕捉端点，单击指定第二个尺寸界线原点。

文章插图
请点击输入图片描述
继续捕捉并单击指定“第二个尺寸界限原点” ，按ESC键退出连续标注，结果如下图所示。

文章插图
请点击输入图片描述
cad连续标注怎么用1、在做出一个标注的基础上，用CAD以文件的形式打开所需要标注的图形就可以了。
2、在CAD的菜单栏中点击标注这个按钮，会弹出很多选项，选择快速标注下面的线性进行标注即可。
【cad怎么连续标注尺寸，cad该如何才能连续标注】3、如果使用线性标注的话，就得选择标注的第一点和第二点才行。
4、这样一来，在确定标注的第一点和第二点之后即可拉出标注线。
5、这一步，在键盘上按下连续标注的快捷键DCO ，此时连续标注会自动选择之前标注的第二点，因此在需要标注的其它点依次单击就可以连续标注了。
以上就是关于cad怎么连续标注尺寸， cad该如何才能连续标注的全部内容，以及cad该如何才能连续标注的相关内容,希望能够帮到您。
