UG如何隐藏或显示坐标系技巧，怎么样在ug的装配图中调整坐标

UG如何隐藏或显示坐标系技巧
在使用UG建模过程中，如果想隐藏坐标系，或将隐藏的坐标系显示出来，应该如何操作实现呢？
首先双击UG图标，打开UG软件。
新建一个模型，单击确定。
教程以隐藏图示坐标系为例。
单击菜单栏中的编辑命令。
选择一级菜单中的显示和隐藏命令。
选择二级菜单中的显示和隐藏命令。
单击坐标系右侧的那个减号即可隐藏坐标系，单击加号即可显示坐标系。
怎么样在ug的装配图中调整坐标点中
然后右键
隐藏
如果是基准的话
【UG如何隐藏或显示坐标系技巧，怎么样在ug的装配图中调整坐标】插入里关掉基准就可以
或者选择类过滤
把他过滤掉
ug如何把隐藏的全部显示

文章插图
在使用UG建模过程中，如果想隐藏坐标系，或将隐藏的坐标系显示出来，应该如何操作实现呢？
首先双击UG图标，打开UG软件。
新建一个模型，单击确定。
教程以隐藏图示坐标系为例。
选择一级菜单中的显示和隐藏命令。
选择二级菜单中的显示和隐藏命令。
单击坐标系右侧的那个减号即可隐藏坐标系，单击加号即可显示坐标系。
ug中如何隐藏坐标轴步骤：（1）在建模中,单击“实用工具”条中的“显示WCS”按钮,使其关闭；
（2）在草图中,单击下拉菜单“编辑”—“显示和隐藏”—“隐藏”,选择坐标系,单击确定.(lcg3488自己回答)
ug怎么建立坐标系UG的坐标系的使用方法
1、打开ug ，界面上没有工作坐标，说明工作坐标此时是属于隐藏的状态。

文章插图

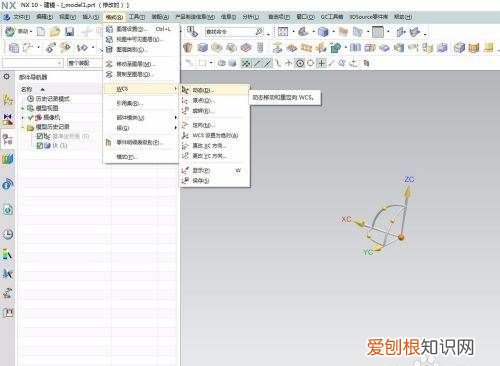

2、在格式菜单下，选wcs-显示；或者按键盘上的w键，把工作坐标显示出来。
3、选择格式，选wcs ，然后在选动态，或者直接鼠标点中坐标双击，就会出现如图状态的坐标。

文章插图

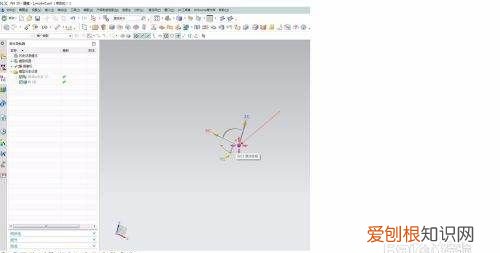

4、把鼠标放在任意一轴的箭头上时，就是出现两个箭头，此时双击，就可以改变坐标轴的方向。

文章插图

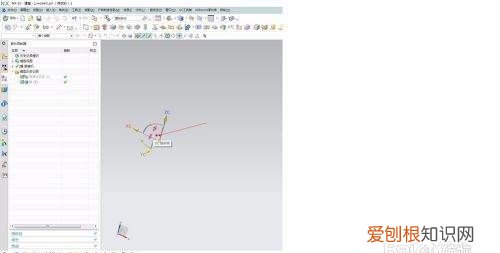

5 ，把鼠标放在如图圆圈位置，就可以对坐标旋转操作。

文章插图

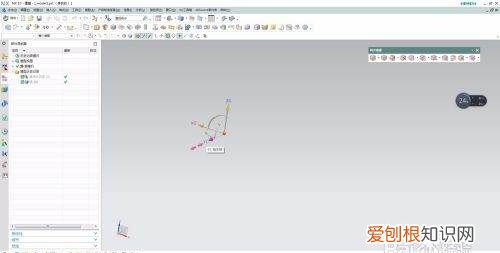

6 ，把鼠标放在如图圆圈位置，就可以对坐标移动操作。

文章插图
UG的坐标系是一切模型的基础，没有坐标，模型无法进行数据建模，绝对坐标在没有删除的情况下会一直存在，如果不小心删除，倒退一步，因为绝对坐标系是无法第二次进行建立的，除非把模型移到另一个新建页面打开。

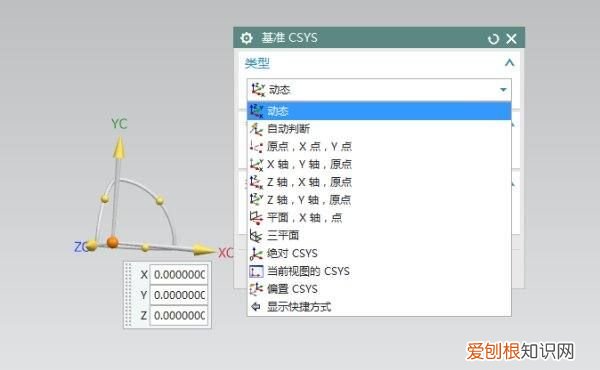

双击坐标系可以修改坐标方向角度距离。

文章插图
绝对坐标系：位置与方向始终不变，可以让其显示，也可以让其关闭，但无论其是否显示还是关闭，它的作用一直在起作用，其最大的作用在于决定XYZ轴的绝对方向和绝对零点，从而判断俯视图，仰视图，左视图，右视图，前视图，后视图提供依据。
工作坐标系：又称相对坐标系，它的位置和方向可以随意更改，它的作用在于所构建的二维曲线图是建立在哪个三维空间面上， UG默认的二维曲线是构建在所属工作坐标系XY平面上的。
加工坐标系：进入加工模块后用来编刀路算程序的一种坐标系，它的作用是编刀路算程序的零点，程序中所算出来的XYZ等坐标值都是以它为零点的。
总结：在同一个UG图形文件中，以上三个坐标系可以各在不同的点位上，方向也可以不一样，但让三个坐标重合是最好的，这样人为的看错数据出错的几率会大大降低，尤其是用UG编刀路算程序更应该如此。
以上就是关于UG如何隐藏或显示坐标系技巧，怎么样在ug的装配图中调整坐标的全部内容，以及UG如何隐藏或显示坐标系技巧的相关内容,希望能够帮到您。
