PROE5.0怎么拉伸实体
对于初学PROE的同学来说,拉伸是最基本的功能,也是以后实际工作中最长用的工具
首先我们打开PROE5.0的操作界面
选择新建,零件,名称使用英文或字母
我们选择毫米为单位
我们在操作界面右侧选择拉伸工具,左上角是选择拉伸实体或者曲面(实体与曲面我们下节分析)
鼠标右键长按一秒,出现定义内部草绘可以进入选取草绘平面进行拉伸
或者点击左上角放置,同样也可以进行草绘平面的选取
我们选择草绘平面后,我们进入了PROE5.0的2D草绘模式
我们可以选择直线,矩形,圆,进行基本的形体绘制(以后会讲解自由曲线的绘制)
我们绘制一个圆,大小可以双击圆的直径进行修改
这里进行打勾,就是确认的意思
我们进入PROE5.0的3D界面
我们可以选择拉伸方向,有单侧,双侧,或者指定到某一个面,线,点
我这里选择双侧,图形绘制完毕
proe5.0安装教程先做草绘，然后，偏移球面，选择with draft feature选项，进入草绘中，选择之前的草绘即可 。
proe如何拉伸切除拉伸特征是ProE建模中最常用的特征，通过草绘侧视图轮廓，法向草绘平面拉伸出长度的方式来创建实体或曲面 。
对称拉伸
详细步骤请看百度经验：
proe无法拉伸实体使用着色封闭环和加量着色端点来检查 。
文章插图

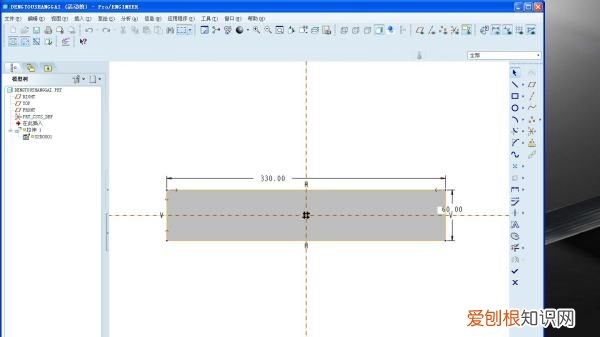

如果是ok的，会出现一个填充区域，就是可以拉伸了 。如果不ok，就是有红色的点点出现，这个地方你要检查下 。一个是没有封闭，要么就是多画了线 。
文章插图
文章插图
creo钣金凹模怎么用1.
首先新建一个实体零件 。
2.
选择top米娜，选择草绘，然后点击矩形工具进行拉伸 。
3.
然后点击上方的对号，选择拉伸，调整数值 。
4.
然后点击小眼镜标志，可预览实体零件，无问题可点击对号即可完成拉伸 。
希望以上的方法能够让你满意 。
觉得有用点个赞吧
PROE默认是拉伸为曲面怎么改为拉伸为实体我是新手，需要创建曲面拉伸，在拉伸工具默认实体情况下进入草绘界面了，画完然后打钩推出，修改为拉伸成曲面，然后重新定义草绘就可以了！ 没其他的办法,diSuBU
【proe50安装教程，PROE5.0怎么拉伸实体】以上就是关于proe50安装教程，PROE5.0怎么拉伸实体的全部内容，以及PROE5.0怎么拉伸实体的相关内容,希望能够帮到您 。
