电阻箱的优缺点电阻箱的使用及读数方法

电阻箱使用时，把两个接线柱接入电路(两接线柱不分正负极) ，调节旋盘就能得到0~××××××欧(通常为9999.9欧)之间的任意阻值。(通常顺时针方向转动旋盘)各旋盘对应的指示点的示数乘以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。从事物理学研究方面的人士再熟悉不过了，电阻箱的作用是不言而喻的。但是电阻箱的优缺点同时存在着，我们仍需要用一分为二的观点来进一步的去摸清电阻箱的优缺点，全方位的掌握它，以后使用它的时候也不至于全然不知。
【电阻箱的优缺点电阻箱的使用及读数方法】

文章插图
电阻箱介绍
电阻箱：滑动变阻器能够逐渐地改变连入电路的电阻，起到连续改变电流大小的作用，但不能准确知道连入电路的电阻值。如果需要知道连入电路的电阻的阻值，就要用电阻箱。电阻箱一种箱式电阻器。由若干个不同阻值的定值电阻，按一定的方式连接而成。电阻箱中的定值，电阻一般用康铜和锰铜丝绕制，使电阻值基本不随温度变化。实验室用的电阻箱有插头式和旋盘式两种，一种是插头式电阻箱，另一种是旋盘式电阻箱。
电阻箱的作用
电阻箱的作用在于可以任意改变接入电路的电阻值，从而改变电路的电流和电压。

文章插图
电阻箱的优缺点
优点
能够表示出连入电路的阻值，且能够逐渐地改变连入电路的电阻。电流通过电阻元件时产生热量，热反应会使器件的每种材料发生膨胀或收缩机械变化。环境温度条件也会产生同样的结果。因此，理想的电阻元件应能够根据这些自然现象进行自我平衡，在电阻加工过程中保持物理一致性，使用过程中不必进行热效应或应力效应补偿，从而提高系统稳定性。
缺点
跳跃式改变电阻。电阻箱的电阻虽然可变,但是不是线性的,只能是一个档一个档的选择.另外,具体的电阻箱是会有额定参数要求的,比如额定电压,额定电流,如这两者超出导致损坏.应力(无论机械应力还是热应力)会造成电阻电气参数改变。当形状、长度、几何结构、配置或模块化结构受机械或其他方面因素影响发生变化时，电气参数也会发生变化，这种变化可用基本方程式来表示：R=ρL/A,式中， R=电阻值，以欧姆为单位， ρ=材料电阻率，以欧姆米为单位， L=电阻元件长度，以米为单位， A=电阻元件截面积，以平方米为单位。传统线绕电阻加工方法不能消除缠绕、封装、插入和引线成型工艺中产生的各种应力。固定过程中，轴向引线往往采用拉紧工艺，通过机械力加压封装。这种方法会改变电阻，无论加电或不加电。
电阻箱的原理
电阻箱是一种可以调节电阻的并且能够显示出电阻阻值大小的变阻器。它与滑动变阻器比较，滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中的电阻。电阻箱能表示出连入电路中的阻值大小,但阻值变化是不连续的。

文章插图
电阻箱的使用
使用时，把两个接线柱接入电路（两接线柱不分正负极），调节旋盘就能得到0~××××××欧（通常为9999.9欧）之间的任意阻值。（通常顺时针方向转动旋盘）各旋盘对应的指示点的示数乘以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。
电阻箱的读数方法

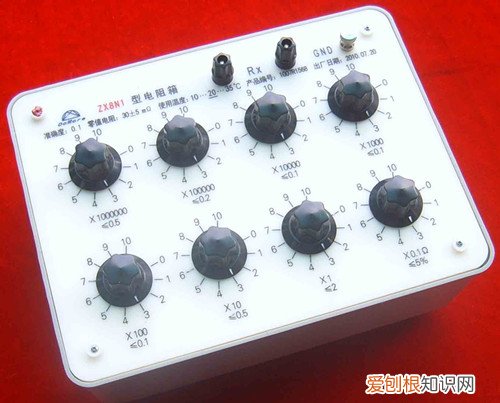

各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的阻值。表示接入电路的电阻值是1欧姆+2欧姆=3欧姆。它的面板上有两个接线柱，还有几个旋钮，旋钮旁分别标有倍率×1、×10、×100、×1000的字样，旋钮的周围标有0——9共十个数字。使用时面板上的标志（白点）指着的数值再乘以旋钮旁所标的倍率，就是这个旋钮下面连入电路的电阻值。图中所示的这个电阻箱可以组成0——9999欧姆范围内的各种整数的电阻值，供实验时使用，如图所示的情况，这时的电阻值为2408欧姆。
编辑总结：在此提醒大家，以后在做物理实验的时候千万要把握好它的操作原理和注意事项，避免出现一些不必要的意外和麻烦。同时，使用电阻箱是要平衡使用，保持电流处在一个稳定的状态，避免改变电阻值，使得电阻箱受到损坏。
