cad定距等分命令，CAD 定距等分和定数等分命令练习

这一个练习题使用了CAD矩形命令和定数等分命令、定距等分命令、复制命令等等，主要讲解定数等分与定距等分的使用，我们一起用CAD制图软件来绘制一下这个练习题吧！

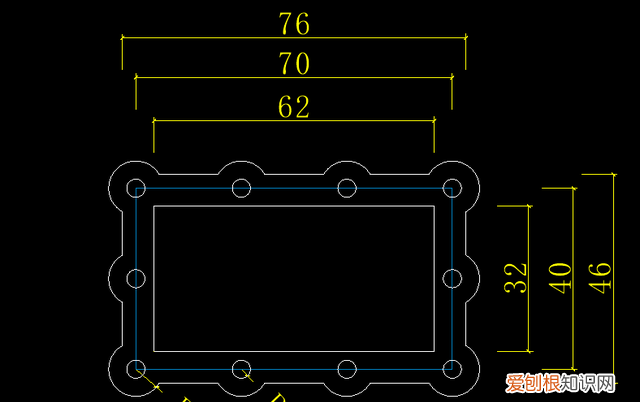

目标图形

文章插图
绘制步骤：

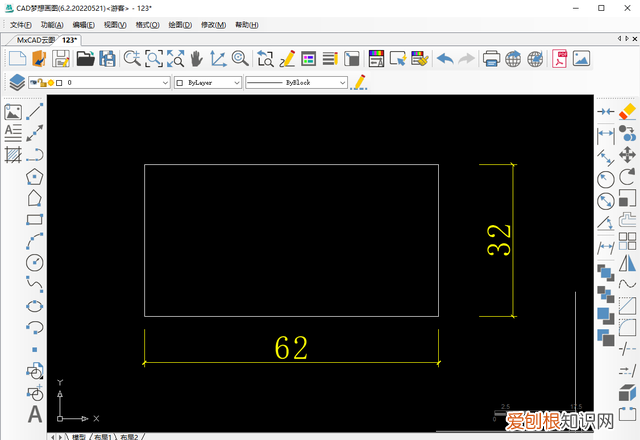

1.第一步使用CAD矩形命令，根据原图中标注的数据，绘制一个32x62的矩形。
【cad定距等分命令，CAD 定距等分和定数等分命令练习】第一个矩形

文章插图
2.接着观察原图的第二个矩形尺寸为40x70，我们使用CAD偏移命令，将第一个矩形向外侧偏移4的距离，就得到了第二个矩形。
第二个矩形

文章插图
3.同样，第三个矩形尺寸为46x76，使用CAD偏移命令，将第二个矩形偏移3的距离，得到第三个矩形。
第三个矩形

文章插图
4.然后使用CAD画圆命令，在第二个矩形的右上角顶点处绘制一个半径为2的圆形与半径为6的圆形。
圆形

文章插图

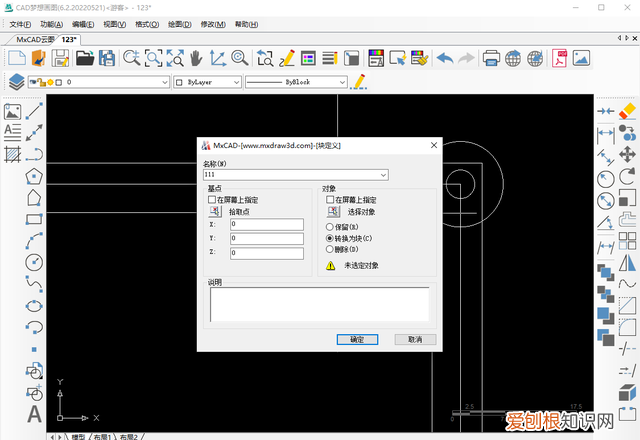

5.接着使用组块命令，将两个圆形组成一个块。在命令行输入快捷键B，空格。在弹出的面板中输入任意名称，再点击选择对象按钮，选择两个圆形，空格。最后点击确定，组块成功。
面板

文章插图

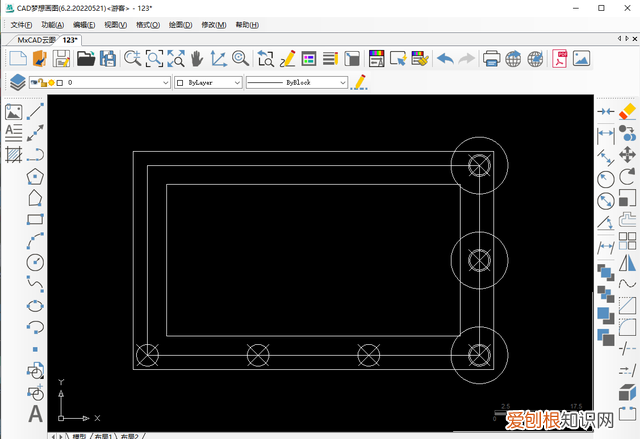

6.接下来使用分解命令，将第二个矩形分解。然后我们使用CAD定距等分命令，点击CAD软件菜单栏中的“绘图——点——定距等分”，选择对象为第二个矩形的右侧的边，然后指定线段长度为20（这里设置为20，是因为第二个矩形右侧的边长度为40，原图中这条边上一共有三个圆，所以他们的间隔为20），空格。
定距等分
