单极性和双极性的区别，什么是单极性,双极性脉冲波

生活经验极性

单极性和双极性的区别
单极性和双极性的区别是：指代不同、原理不同 。
一、指代不同
1、单极性PWM调制：单极性PWM就是PWM波形在半个周期中只在单极性范围内变化 。
2、双极性PWM调制：双极性PWM就是PWM波形在半个周期中有正、有负 。
二、原理不同
1、单极性PWM调制：由同极性的三角波载波信号ut 。与调制信号ur，产生单极性的PWM脉冲，然后将单极性的PWM脉冲信号的倒相信号UI相乘，从而得到正负半波对称的PWM脉冲信号Ud 。
2、双极性PWM调制：采用的是正负交变的双极性三角载波ut与调制波ur，可通过ut与ur，的比较直接得到双极性的PWM脉冲，而不需要倒相电路 。
什么是单极性,双极性脉冲波【单极性和双极性的区别，什么是单极性,双极性脉冲波】双极性就是信号在变化的过程中要经过“零”，单极性不过零 。由于模拟量转换为数字量是有符号整数，所以双极性信号对应的数值会有负数 。在S7-200中，单极性模拟量输入/输出信号的数值范围是
-
32000；双极性模拟量信号的数值范围是
-32000－+32000 。
双极性和单极性晶体管有什么区别这两种管的结构和作用都不相同，如下所示：
1，双极性晶体管（英语：bipolar transistor），全称双极性结型晶体管（bipolar junction transistor, BJT），俗称三极管，是一种具有三个终端的电子器件 。双极性晶体管由三部分掺杂程度不同的半导体制成，晶体管中的电荷流动主要是由于载流子在PN结处的扩散作用和漂移运动 。以NPN晶体管为例，按照设计，高掺杂的发射极区域的电子，通过扩散作用运动到基极 。在基极区域，空穴为多数载流子，而电子少数载流子 。由于基极区域很薄，这些电子又通过漂移运动到达集电极，从而形成集电极电流，因此双极性晶体管被归到少数载流子设备 。
2，单结晶体管（简称UJT）又称基极二极管 。只有一个PN结作为发射极而有两个基极的三端半导体器件，早期称为双基极二极管 。其典型结构是以一个均匀轻掺杂高电阻率的N型单晶半导体作为基区,两端做成欧姆接触的两个基极，在基区中心或者偏向其中一个极的位置上用浅扩散法重掺杂制成 PN结作为发射极 。特别适用于开关系统中的弛张振荡器，可用于定时电路、控制电路和读出电路 。

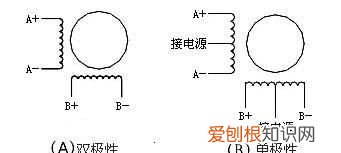

步进电机 单极性 双极性区别

单极性和双极性的区别，什么是单极性,双极性脉冲波

文章插图
双极性：在加电的过程中，对每个线圈来说，电流方向要改变 。
即：A+→A-；B+→B-，A+←A-，B+←B-；(箭头代表电流方向)
单极性：在加电的过程中，对每个出线端来说，加电的极性不变 。
即按特定次序对 A+，B+，A-，B-，加电 。
什么是单极性调制?
一．单极性天线的工作原理
单极性天线就是一根导线，占用面积比较小，天线越长，地面积越大电场就越大，而天线顶部的电压也就越高，辐射能力也就越强 。故而单端天线的长度和地面积大小直接影响信号的辐射强度 。
二.皮法天线的原理
皮法天线不但有天线而且还有地，通常情况皮法天线的天线端不是一根细线，而是一个面 。这样天线和地就相当于形成了一个电容，在天线和地之间形成一个电场，由于电容是储能的，所以发射过来的信号现在这里存储再辐射出去 。由于辐射出去的能量和储存的相比明显要小很多，故而皮法天线受外界干扰很小 。
三．单极性天线和皮法天线的优缺点：
单极性天线的优点是占用空间和面积都比较小，多数是拉杆天线，而且信号相对要好，缺点是受外界干扰，尤其是人体接触和环境变化会直接影响气信号强度；皮法天线的优点是可靠性高，受外界影响变化较小，缺点是对机壳占用空间面积，相对于单端天线灵敏度较低 。两种天线对地要求是一样的，地面积的大小会直接影响电场的大小，影响信号的辐射，地面积越大，电场强度就越强，辐射能力也就越好，尤其是对低频段来说，所以调试射频时，主板大的要比小的调试低频段时好调 。
