工作中有时可能会遇到这种情况：CAD图形存在着大量的相同的某一个材料时，而我们又要知道这种材料的数量 。如果要一个个数，显然不符合实际 。况且数量多的时候还很容易搞错材料的数量 。除了我们可以用CAD自带的数据提取知道这种材料清单的数量外，还可以运用查找的功能进行检验数量 。这个功能不仅有查找功能，还有替换的功能 。
1.先看下面的以下几组简单的材料，比如 150P200,150P300,150P250代表着不同的材料 。注意这些材料是用多行文字写的，并不是块 。如果图形中有大量的块，而其它又是文字的形式 。建议要把块要分解掉，统一是文字的 。这样统计出来的结果比较准确 。
文章插图

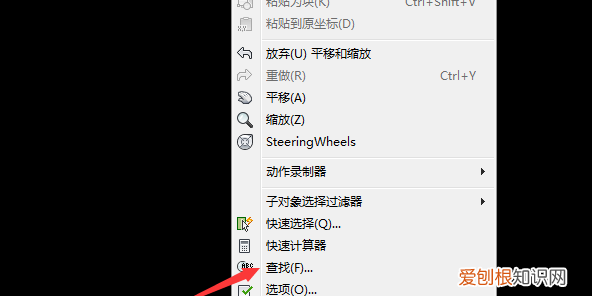

2.在绘图区的任意位置，按右键单击 。弹出的对话框中选择倒数第二个命令即查找 。
文章插图

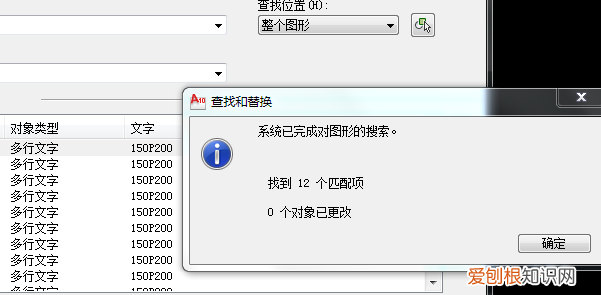

3.点击查找后，弹出查找和替换的对话框 。假设要查找材料150P200的数量，在查找内容输入150P200，并在列出结果前打上小勾，其它按默认的 。然后点下面的查找，在弹出的对话框中可以看到这个材料的数量有12个，这个数量符合事先确认的结果 。
文章插图

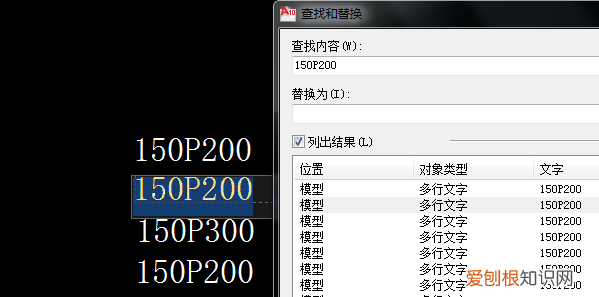

4.点击确定后，再点下面的查找，从图上可以看到要查找的材料，系统会自动找到绘图区的具体哪个位置 。
文章插图

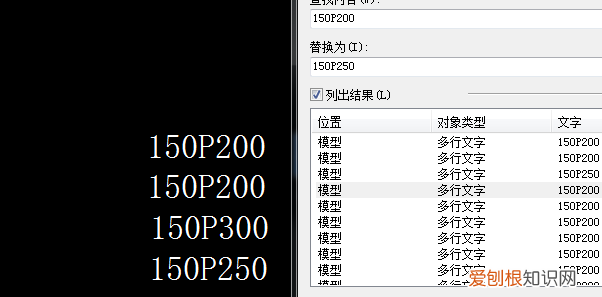

5.当某一个材料想替换成别的材料，我们在下面的查找功能找到这种材料，然后在替换为输入想替换的材料 。如输入150P250时，点下面的替换,原先的材料150P200就被替换成了150P250 。
文章插图
6.假如我们想把150P200全部转换成150P250的材料，我们只需要在替换为输入150P250，然后点下面的全部替换，这样CAD图形中的150P200全部替换成150P250的材料 。
【cad查找及替换功能的运用】
文章插图
