cad定数等分命令在哪里

这个练习题使用了CAD定数等分命令、偏移命令、导圆角命令等。主要讲解一下定数等分命令的使用，我们一起用CAD制图软件来绘制图案吧！

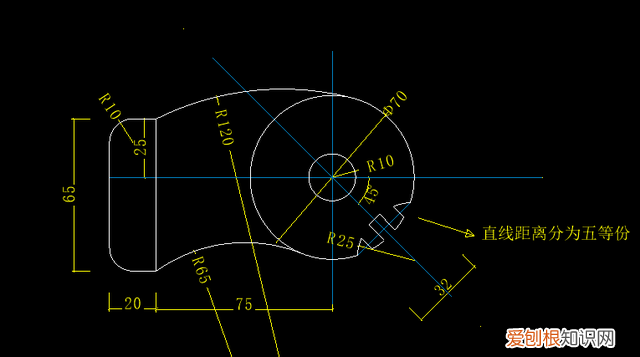

目标图形

文章插图
绘制步骤：
1.先从圆形开始绘制，绘制辅助线段，然后在辅助线交点处绘制一个半径为10的圆形与直径为70的圆形。
圆形

文章插图

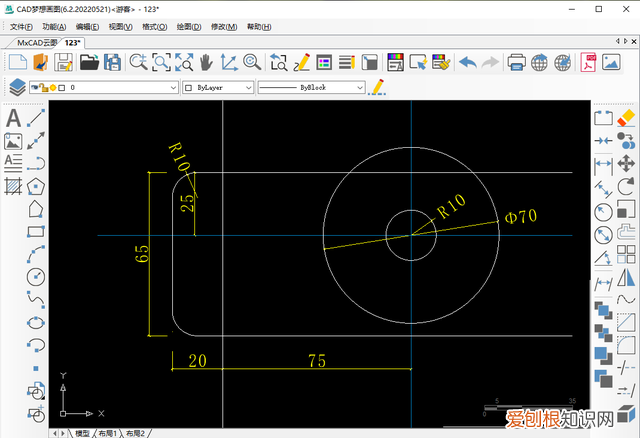

2.再来绘制图形的左侧，使用CAD偏移命令，将纵向辅助线向左偏移75的距离，再将横向辅助线向上偏移25的距离，然后将偏移后的横向向下偏移65的距离。
偏移

文章插图
3.接下来再次使用偏移命令，将左侧纵向线段向左偏移20的距离，并使用CAD导圆角命令，对左侧两个线段交点处进行导圆角，半径设置为10 。
导圆角

文章插图

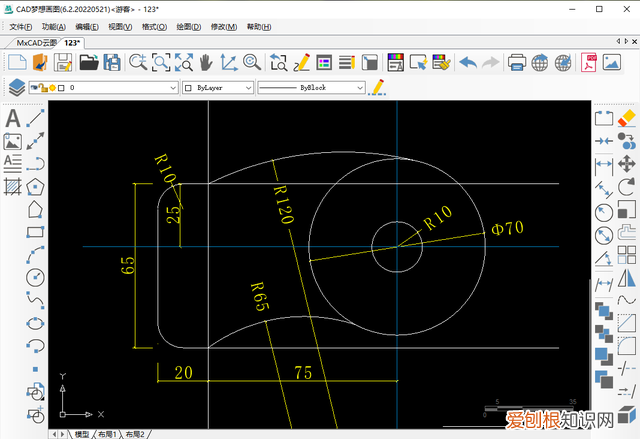

4.然后使用CAD圆弧命令中的“起点、端点、半径”的方式，绘制图中半径为120的圆弧与半径为65的圆弧。
两段圆弧

文章插图
5.接着来绘制右下角的图形，将圆心处的横向辅助线，以圆心为基点，使用CAD旋转命令，顺时针旋转45度。
旋转

文章插图
【cad定数等分命令在哪里】6.再使用偏移命令，将旋转后的线段向两侧各偏移16的距离。偏移后的两条线段在直径为70的圆形右下方的交点的直线距离为32，使用直线连接这两个交点。
直线连接

文章插图
7.根据图中的文字提示，使用定数等分命令，将这条线段平均地分为5份。点击CAD制图软件界面上方的“绘图——点——定数等分”，然后选择直线，并在命令行输入线段数目为5，空格，定数等分命令完成。
定数等分

文章插图

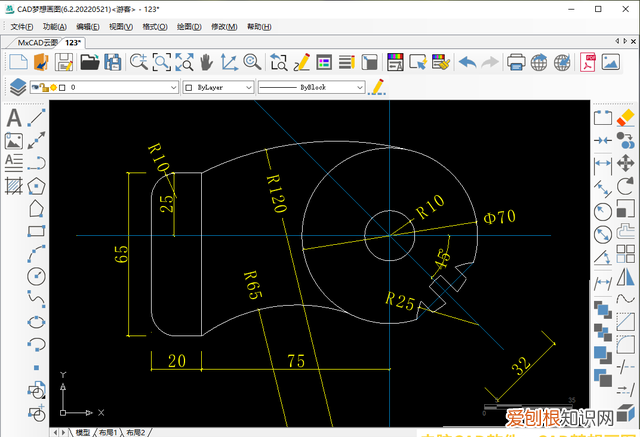

完成

文章插图
8.使用偏移命令，将旋转45度的辅助线向两侧偏移，使线段偏移到每个点上。
偏移到点

文章插图
9.最后使用圆弧命令，在等分的线段两个端点处绘制一个半径为25的圆弧，然后删除多余的线段。、
最后

文章插图
