在CAD制图过程中，对现有的多段线形状不满足要求时，可以通过闭合或打开多段线，以及拉伸、添加或删除顶点的方式来编辑修正。CAD软件中，对多段线的编辑方式多种多样，本文将介绍如何使用PEDIT命令将开放的多段线图形封闭。

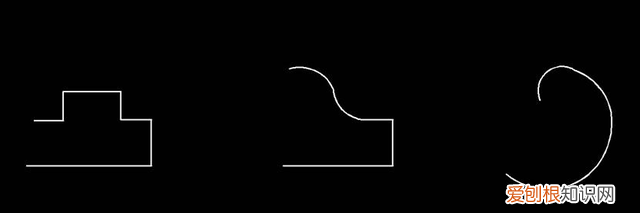

1.使用CAD软件打开需要处理的图形文件；

文章插图
2.在命令行中输入【PEDIT】回车确认或者点击页面上方菜单栏中的【修改】在【对象】处选择【多段线】，启动多段线编辑命令，依据命令栏中给出的选项提示进行操作；

文章插图

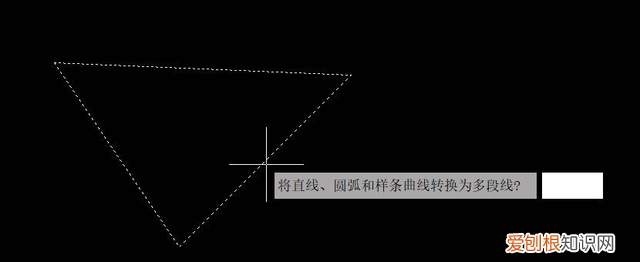

4.在命令行中输入【ALL】，回车键确认，选择所有多段线；（PS：在使用PEDIT命令时，若选择的对象不是多段线，系统会提示“选定的对象不是多段线，是否将直线、圆弧和样条曲线转换为多段线？”，只有将选定对象转换为多段线，才可以继续执行多段线的编辑。）

文章插图

文章插图

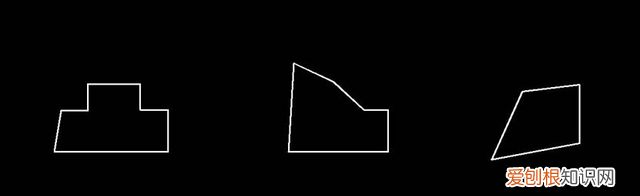

5.在命令行中输入【C】，回车键确认，选择闭合方式，效果如图：

文章插图

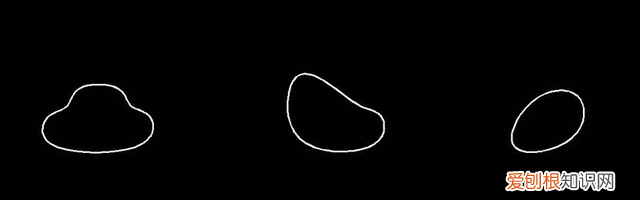

6.在命令行中输入【F】，回车键确认，选择拟合方式，效果如图：

文章插图

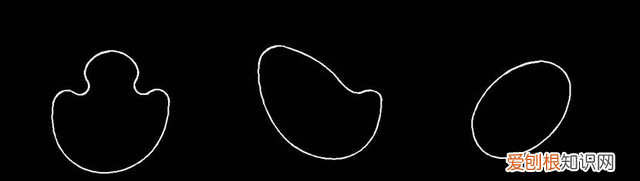

7.在命令行中输入【S】，回车键确认，选择曲线方式，效果如图：

文章插图
8.在命令行中输入【D】，回车键确认，选择非曲线化方式，效果如图：

文章插图
9.由上面的执行结果可知，当闭合多段线时，用直线、圆弧还是曲线来闭合多段线取决于构成多段线的最后一段多段线的性质。如最后一段是圆弧，就由圆弧来闭合多段线。
以上就是CAD闭合开放多段线的方法，你掌握了吗？
