cad怎么调点的样式，cad中如何设置点样式和大小

生活经验cad

cad中如何设置点样式和大小
CAD中的点其实有很多种变现的形式，但是很多人不知在哪里设置，下面给大家演示一下CAD如何设置点样式和大小，以下是具体的步骤，供大家参考 。
双击打开CAD，进入绘图
找到菜单栏上的格式，点击进入
选择下拉菜单中中间靠下方的点样式，单击进入
选择一款你中意的点的样式，我选择图示上的这一款
然后设置点的大小，点的大小有相对值和绝对值之分，大家可以都试一下
然后点击确定即可完成点样式设置和点大小设置
这是我绘制的几个点，效果所示
cad怎么调点的样式三种方法：
1、菜单：格式(O)→点样式(P)→在弹出的对话框中设置；
2、命令行中键入_ddptype命令回车，在弹出的对话框中设置；
3、在命令行中键入PDSIZE命令回车，通过对系统变量PDSIZE值的更改来设置 。
cad怎么设置点样式快捷命令在绘图工作中我们常常用点来等分线段和坐标展点等工作，由于默认的点就是一个点，如果在线段中基本上是看不到的，为了能让点直观的显示我们需要设置点的样式，下面来看怎么设置点的样式 。
在打开的软件中点击格式--点样式 。
根据需要选择点的样式 。
然后选择的点的大小 。
当设置相对屏幕大小时，点的大小是个动态的大小，不管你缩放的屏幕的大小是多少，点的大小相对于屏幕来说是恒定的大小 。
当你把图形缩小的很小的时候肯点个点就会覆盖了图形，或者在你放大到最大的时候你点个点，缩小以后根本就看不到 。
当选择按绝对单位设置大小时，点的大小是绝对的大小，不会因为你显示缩放屏幕的大小而改变 。
由于用第一种方法（相对屏幕来设置大小）设置的点的大小，如果为了统一大小，和样式，也可再次设置点的样式来改变 。
点的样式会随着点样式的改变而改变，改变后不管是以前绘制的还是改变后要绘制的都会变得个该后的一个样式 。
所以当我们不在使用点的时候可以把点样式设置为原来的 。
怎么在AutoCAD中设置点样式浩辰CAD中点样式的设置方法如下：

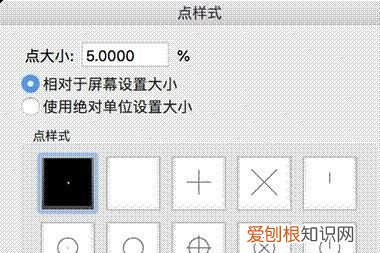

1、首先打开浩辰CAD，然后在命令栏输入DDPTYPE或菜单栏格式-点样式，如下图所示：

cad怎么调点的样式，cad中如何设置点样式和大小

文章插图
2、在弹出的对话框中，可以看到如下选项：
点大小：用于确定点的大小，可以设置是相对于屏幕设置大小或者使用绝对单位设置大小，这一步主要是设置点的大小是根据屏幕的大小改变，还是固定为一个绝对的大小 。
在点样式区域，可以看到很多已经预设好的样式，选择我们想要的样式，然后点击确定即可 。
cad怎么调点的样式，cad中如何设置点样式和大小

文章插图
cad点样式怎么改成两种1、首先打开CAD软件 。
2、然后点击直线 。
3、再进行画一条直线 。
4、点击定数等分图标 。
5、进行输入等分值 。
6、点击实用工具 。
7、选择点样式 。
8、然后按需要进行选择 。
9、进行大小的设置并且勾选图示选项并点击确定 。
10、最后就完成了，如下图：
【cad怎么调点的样式，cad中如何设置点样式和大小】以上就是关于cad怎么调点的样式，cad中如何设置点样式和大小的全部内容，以及cad中如何设置点样式和大小的相关内容,希望能够帮到您 。
