从实现上来说 ， middleware和protocol都是一个单独的js文件 ， widget是一个文件夹 ， 里面通常包含html、css和js文件
目前软件附带了几个中间件示例 ， 分别是FF-protocol、savetofile、timeout、drawgraph、characterEncoding 。
FF-protocol:
假设有某数据格式规定：数据帧以0xFF开头、0xFF结尾 ， 数据中出现的FF转义为FE 01 ， FE转义为FE 00 ， 数据末尾增加异或校验和 。decode方法完成的工作包括：检测起始的FF字节 ， 然后开始接收数据并进行转义和计算校验和 ， 直到接收到尾部的FF ， 此时如果校验和正确 ， 则把数据传给下一个中间件 。encode方法就是对数据增加头尾FF、转义和加入校验和 ， 然后传给下一个中间件 。示例：
56 A2 D3 91==encode== FF 56 A2 D3 91 B6 FF
FF 56 A2 D3 91 B6 FF==decode== 56 A2 D3 91

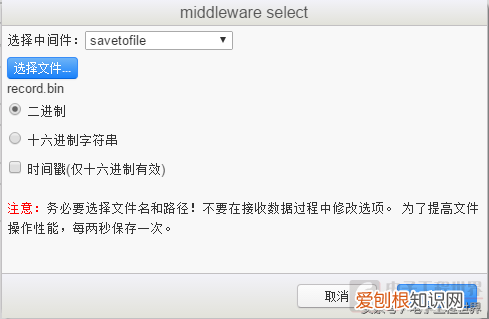

savetofile:
顾名思义 ， 把经过这个中间件的数据保存到文件中 ， 并继续传递数据至下一个中间件 。
文章插图
timeout:
如果数据帧没有具体的格式 ， 无法判断数据的头尾 ， 可以用超时时间来粗略判断帧的结束 。如果等待设定的毫秒数内未再收到数据 ， 则把已经收到的数据传给下一个中间件 。注意：计算机的计时并不准确 ， 尤其是计算机任务繁重的时候 ， 因此选择这个中间件是个下策 。
characterEncoding：
完成字符串编码的转换 ， 支持多种编码 ， 如UTF8,UTF16,GB18030 ， 因此数据发送和接收可以支持各种字符编码 。软件默认的接收和发送采用UTF8编码 ， UTF8兼容ASCII ， 如果数据中包含ASCII之外的字符 ， 则需要注意编码转换问题 。
文章插图

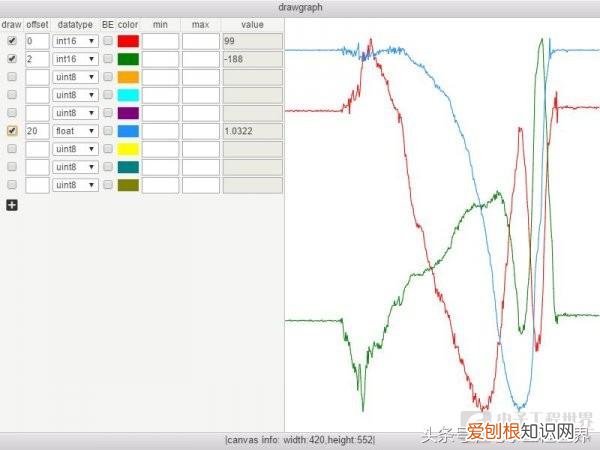

drawgraph：
这是一个窗口扩展 ， 可将数据按特定类型提取 ， 并画出变化曲线 。其中BE为设置大端模式 ， min和max设置绘制曲线时的最小和最大取值范围 ， 不设置为自适应范围 。
文章插图
这些仅仅是我写的示例 ， 可能是用处并不是很大 ， 我的目标其实就是想集成电工们最常用的一些功能、一些协议 ， 做成中间件 ， 满足电工们的日常需求 。所以 ， 坛友们的反馈和建议非常重要 ， 能参与到这个项目中更是求之不得 。目前只是搭起了架子 ， 后续还会持续改进 。
数据发送
数据发送主要有字符串和十六进制发送两种方式 。这些功能比较基础没有可介绍的 ， 值得一提的是 ， 以十六进制发送的时候 ， 可支持多种十六进制格式以及宽松的判断 ， 例如：
{0x45, 0x56, 0x89, 0xAB, 0xF2} = 45 56 89 AB F2
08H 58H 9AH BCH = 08 58 9A BC
0x120x560x8a 9F7C62 3 B 5 = 12 56 8A 9F 7C 62 03 0B 05
基本功能我不在这里啰嗦了 ， 我写了个文档在GitHub上：https://lcofjp.github.io/visual-serial/

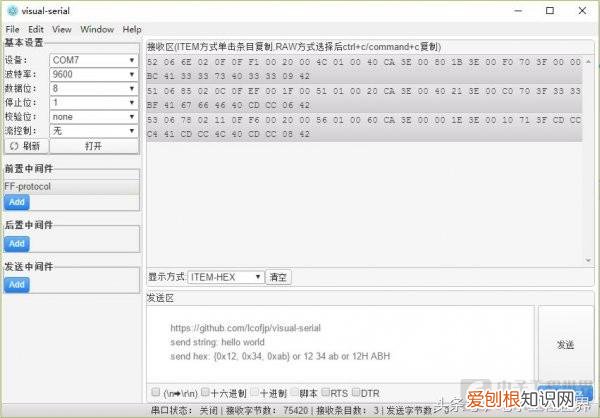

虽然主界面很丑 ， 但是我还是上个图吧：
文章插图
欢迎各位坛友下载体验 ， 您的使用就是对我最大的支持 ， 如果有任何意见和建议 ， 软件有什么bug ， 欢迎到QQ群309018200或者本帖留言 。
下载地址：
https://pan.baidu.com/s/1mhAt4Ju
