同轴电缆型号（电力同轴接地电缆）
文章插图
1、定义这种同轴电缆也叫做同轴接地电缆 。该同轴接地电缆包括内导体、绝缘层、外导体、外保护套；绝缘层采用交联聚乙烯材质，耐受温度高；外导体采包括内外相邻的第一层导体和第二层导体；外保护套采用阻燃交联聚乙烯材料，阻燃防爆，具有良好的化学稳定性、憎水性和密封性 。使用时，同轴接地电缆的一端可以与高压电力电缆金属护层连接，另一端与接地保护装置连接，可将高压电力电的缆金属护层端的过电压导入接地保护装置从而有效地保护高压电力电缆的正常运行 。一般来讲10千伏的单芯电缆也是可以的，采用屏蔽的同轴电缆优点更明显 。同轴电缆内外导体连接方式合理，方便，使用可靠. 。结构上讲，这些是属于双铜芯电缆，外铜芯铜丝是屏蔽作用，内网铜丝导电流 。所有，这些10千伏的同轴电缆的价格一般是普通10千伏铜芯单芯电力电缆的双倍价格 。
文章插图

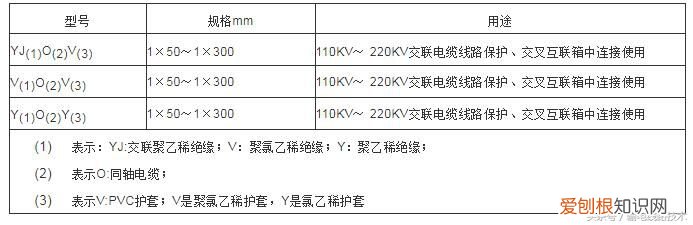

2、型号一般来讲同轴接地电缆电压等级为10kV;主要型号有VOV、YJOV和YOY三种型号，截面积从150～1300mm2都有 。正规的写法例如：网YJOV-8.7/10-240／240 。
【电力同轴接地电缆 同轴电缆型号】
文章插图

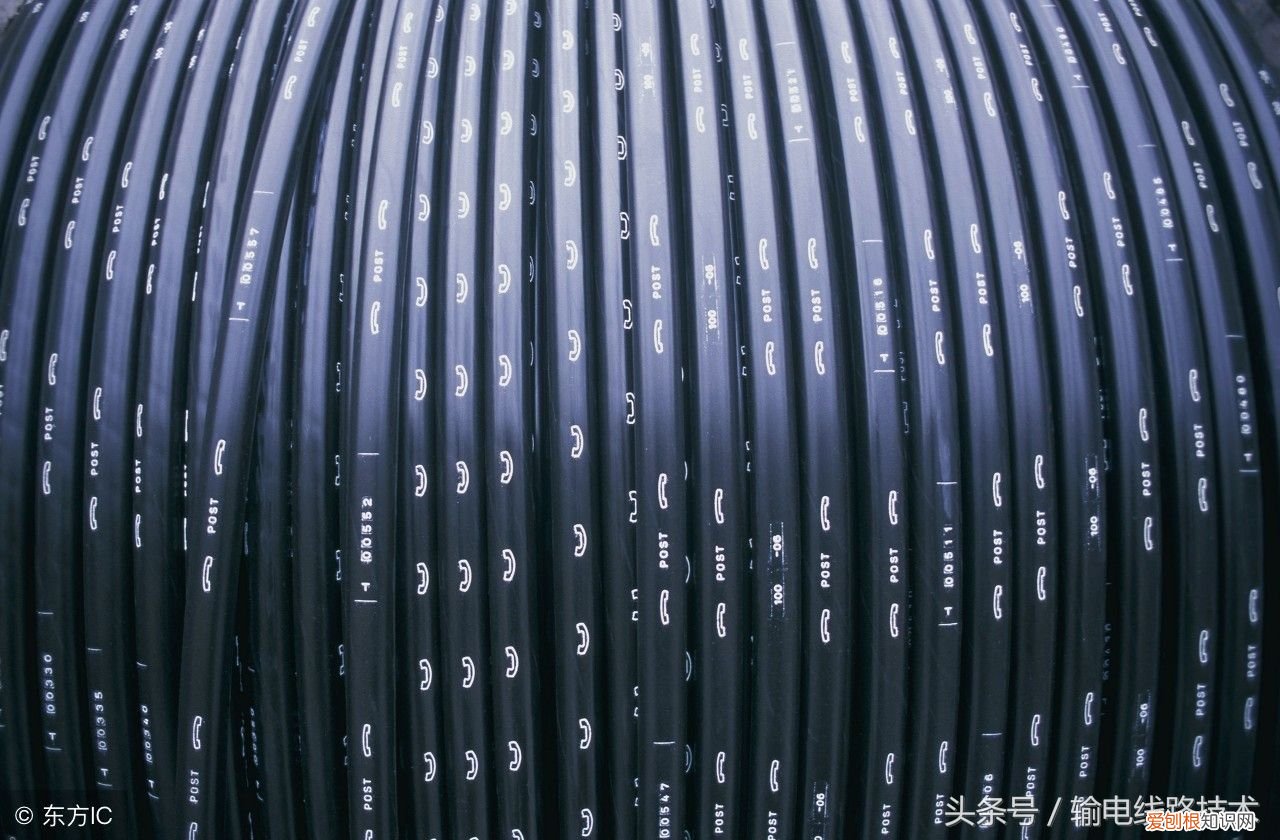

这种电缆如下所示：
文章插图
文章插图
3、使用范围高压电缆，按照单回路、双回路甚至更多回路设计，如果单根的电缆长度越长，感应电势越大，没有保护装置的情况下最好不要超过50V，即50伏的电压 。如果有保护装置，例如回流线、同轴电缆等，不应超过300V，如果超过，对超高压电缆外护套，其他动植物的安全，人的安全都是有一定影响的，对电缆的影响也是有的 。同轴电缆的作用可见一斑 。同轴接地电缆一般用于避雷器引线和防雷接地线，交联电缆线路护层绝缘保护装置的接地箱相连接线，因为雷电或浪涌电压对地泄放时间极短，就要求电缆需要具有低阻抗，同轴接地电缆对于瞬态具有低阻抗特性 。
VOV（YOV YJOV）一般用于高压电缆交叉互联的，用来减小金属护套的感应电势的 。用于110KV～ 220KV交联电缆线路护层绝缘保护装置的保护箱与换位箱相连接 。输配线路中接地连接使用，交叉互联箱中连接使用 。同轴电缆内外导体连接方式合理方便，使用可靠 。
文章插图
4、使用条件1、导体的最高允许工作温度：90℃ 。
2、弯曲半径不小于电缆外径的20倍 。
3、同轴接地电力电缆敷设时环境温度应不低于0℃ 。
4、工频额定电压8.7/10KV输配线路（110kv～220KV）接地 。
5、短路时（最长时间不超过5s）电缆导体最高温度不超过250℃.
6、电缆金属护套或屏蔽层电压限制器与电缆金属护套的连接线应符合下列要求：
a、连接线应最短，3m之内可采用单芯塑料绝缘线，3m以上宜采用同轴电缆；
b、连接线的绝缘水平不得小于电缆外网护套的绝缘水平；
c、连接线截面应满足系统单相接地故障电流通过时的热稳定要求 。
文章插图
