小白电脑课堂开课啦！游戏团战就死机，多半是废了。大家好我是小白。今天和同学们分享一篇关于主板接口说明的文章。装过电脑的人都知道，电脑组装最难的一点就是安装主板的接口线缆，也是最需要注意的地方，因为要是接口线接错了，很可能会把电脑主板给烧毁了，所以这步是最重要的一个环节，下面我们就来做个详细的图解介绍。
一、认识主板供电接口
图解安装详细过程
在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN 。不论采用24PIN和20PIN，其插法都是一样的。

文章插图
主板上24PIN的供电接口

文章插图
主板上20PIN的供电接口

文章插图
电源上为主板供电的24PIN接口

文章插图
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一
面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口
图解安装详细过程
为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：

文章插图

文章插图

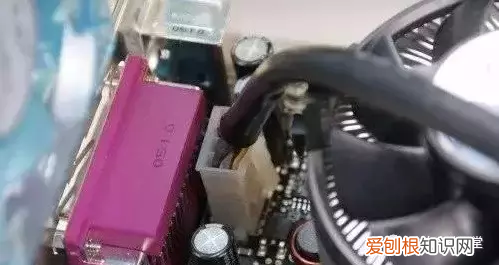

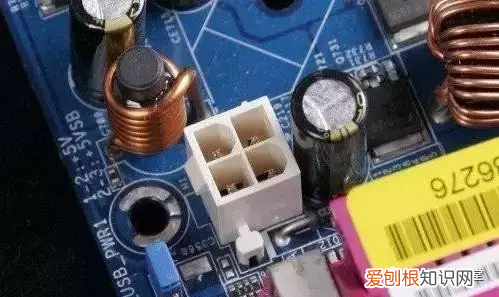

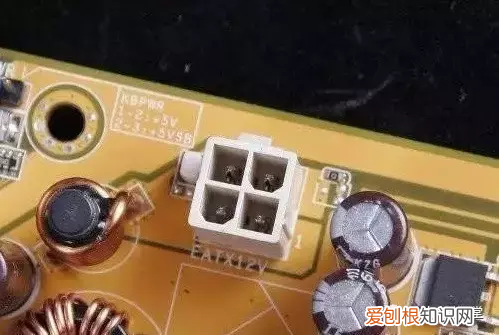

主板上提供给CPU单独供电的12V四针供电接口

文章插图
电源上提供给CPU供电的4针、6针与8针的接口

文章插图
安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口
图解SATA设备的安装
SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的
数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。
