comsol怎么导出，comsol的数据怎么导出

生活经验comsol

comsol怎么导出图片
comsol是一款功能强大的多物理场仿真客户端，我们在处理完成模型数据以后，经常需要将数据结果形成可视化图片导出 。在comsol中有多类型图片 。接下来我将介绍【comsol怎么导出图片】 。
进入comsol建立物理模型处理进行数值模拟计算得到数据集 。
在数据集下方的【派生值】模块进行数据计算 。
计算完成点击下方的【表格计算】在窗口绘制图形 。
点击窗口栏的【图像快照】按钮设置图例将图片导出 。
二维动图选择上方的动画按钮点击【文件】选项 。
设置导出图片的名称和格式点击上方导出按钮完成 。
comsol的数据怎么导出【comsol怎么导出，comsol的数据怎么导出】comsol里面建的模型可以导出 。
comsol将所需要的模型计算完整，”结果“处右键，选择绘制推行的维数 。在此选择“一维绘图组”，设定名称、标题、绘图设定等 。
comsol在新建的绘图组处右键，选择节点以及所输出的场变量，点击绘制，即可绘制二维点图，然后“增加绘图到导出”，在绘图处右键，导出，即可选择导出的数据路径 。

comsol怎么导出，comsol的数据怎么导出

文章插图

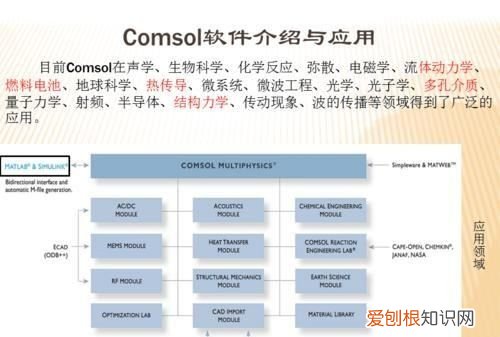

comsol建模显著特点：
1、求解多场问题=求解方程组，用户只需选择或者自定义不同专业的偏微分方程进行任意组合便可轻松实现多物理场的直接耦合分析 。
2、完全开放的架构，用户可在图形界面中轻松自由定义所需的专业偏微分方程 。
3、任意独立函数控制的求解参数，材料属性、边界条件、载荷均支持参数控制 。
4、专业的计算模型库，内置各种常用的物理模型，用户可轻松选择并进行必要的修改 。
5、内嵌丰富的 CAD 建模工具，用户可直接在软件中进行二维和三维建模 。
6、全面的第三方 CAD 导入功能，支持当前主流 CAD 软件格式文件的导入 。
如何在comsol中导出经过应力变形之后的形状右键点击数据集（例如研究 1/解 1）并勾选重新剖分变形网格，网格序列中出现一个新网格，打开变形配置 设置窗口，点击更新 。右键导出新网格即可 。新的组件中几何可以导入这一变形后的几何 。
comsol网格剖分技巧建立好自己的模型
将“物理场控制网格”选项改为“用户控制网格”
根据需求修改网格大小，修改mesh里面的size参数
在“自由三角形网格”部分手动选择需要导出的部分
点击“构建选定对象”按键，对需要到处的部分进行网格剖分
右键“mesh 1",选择右边的导出
将导出的文件类型选择为”文本文件，.mphtxt“格式，选择导出路径，确认”导出“即可
comsol参数化扫描参数设置要求在“结果”—“导出”里面，右击“导出”选择“动画”，然后再新窗口里面输入文件名和导出位置，最后点击此窗口上方“导出”即可 。
以上就是关于comsol怎么导出，comsol的数据怎么导出的全部内容，以及comsol怎么导出图片的相关内容,希望能够帮到您 。
