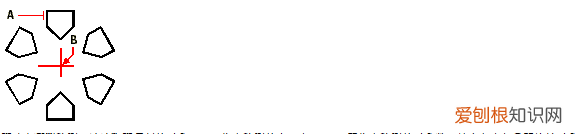

建立环形阵列：
选取对象，再按下 Enter 键 。
在提示框中，选择"环形" 。
指定阵列的中心点 。
指定要阵列的对象数，包括原本的选集 。
指定阵列的要填实的角度，从 0 至 360 度 。
预设角度为 360 度 。正数值会以逆时针方向建立阵列；负数值会以顺时针方向建立阵列 。
在提示框中，选择以下的一:
是 - 旋转对象 。在阵列时同时旋转对象 。
否 - 不旋转 。在阵列时保留原复制体的倾斜性 。
文章插图
环形阵列
cad中如何利用阵列,缩放命令绘制图形如图所示，绘制如下要求的图形：大圆直径为40，外面包围两两相切的八个小圆 。
一般来说，在实际运用中，用CAD绘制图形都需要绘制一定的辅助线，本题也不例外 。大家可以先自己动手画一画，想一想借助什么图形来绘制 。下面我就来介绍一下具体的绘制方法 。
1、首先，大家打开中望CAD软件
2、观察结果图，外面的小圆半径两两相连的话是一个正八边形，因此我们考虑借助正八边形来绘制图形 。在CAD绘图区域任一位置绘制一个正八边形
3、点击【绘图】-【圆】命令，以八边形的其中一个角点为圆心，八边形边长度的一半为半径绘制一个圆
4、点击【修改】-【阵列】按钮，打开如图所示对话框，相关设置如图：
5、点击“确定”，即可得到下图
6、点击【绘图】-【圆】-【相切、相切、相切】按钮，绘制相切于小圆内部的一个圆；同时删除辅助线
7、标注大圆，可以发现，此时大圆的直径并不是40
8、点击【修改】-【缩放】按钮，命令窗口显示操作如下：
9、在使用缩放命令时，指定参照长度的步骤如图：
10、最后在CAD中就画出了按要求所示的图形
"
以上就是关于CAD绘制阵列图形方法，cad阵列出来的图形怎么打散的全部内容，以及CAD绘制阵列图形方法的相关内容,希望能够帮到您 。
