电桥平衡条件
电桥平衡条件：电桥相对臂电阻的乘积相等，即通过桥路的电流等于零 。
电桥平衡条件：电桥相对臂电阻的乘积相等，即通过桥路的电流等于零，这时候的检流计指针指示为零，当R1XR4=R2XR3，对角线支路中电流为零，电桥处于平衡状态 。
什么是电桥达到平衡如何判断电桥达到平衡1．J2364型直线电桥的比例臂是长为500毫米（阻值为3．2欧）的锰铜丝，其允许通过的电流为0．5安，故电桥A、B两端的电压不能超过1．5伏，否则电阻丝会发热变形，损坏仪器 。为此，应先计算R0的阻值最小为多少才能使通过电阻丝的电流不超过0．5安，如变阻器电阻偏小，可再串联一个定值电阻作限流用 。
2．连接R1和R2的四根导线的横截面积要足够大，长度要尽可能短些，接线端保持良好，以尽量减少附加电阻和测试误差 。
3．检流计G允许通过的电流的最大值很小（J0409型为300微安），应加保护电阻 。保护电阻r可以有两种方法接入电路：在图4．16－3甲中可变电阻r与G串联，开始时r取最大阻值，随着电桥逐渐平衡，可减少r值直至为零 。在图4．16－3乙中，r与G并联，开始时r取最小阻值，随着电桥的平衡，增大r阻值，直至断开 。
4．不要让电流长时间通过G特别是电桥未达到平衡时 。将D的按键开关按下去时不要用力过大，也不要按住在电阻丝上滑动，以免磨损电阻丝 。电阻丝如表面氧化或生锈，可在电阻丝下垫两层厚纸，再用细砂纸摩擦电阻丝，将其表面擦净 。垫纸的作用是防止刻度尺表面损坏

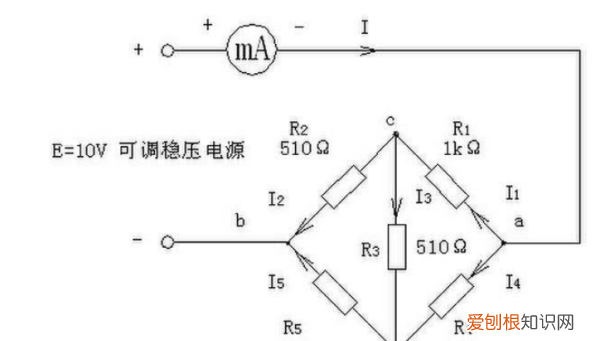

何谓电桥平衡?实验中如何判断电桥平衡?电桥电阻R1，R2，R3，R4为电桥的四个臂，G为检流计，用以检查它所在的支路有无电流 。当G无电流通过时，称电桥达到平衡 。判断电桥平衡：平衡时，四个臂的阻值满足一个简单的关系R1/R2=R3/R4 。
电桥线路中各支路均有电流通过 。当C、D两点之间的电位不相等时，桥路中的电流 ，检流计的指针发生偏转；当C、D两点之间的电位相等时，桥路中的电流 ，检流计指针指零（检流计的零点在刻度盘的中间），这时我们称电桥处于平衡状态 。
文章插图
扩展资料：
【电桥平衡条件，什么是电桥达到平衡如何判断电桥达到平衡】电桥法测量是重要测试技术之一，不但用于电工测试技术，而且在非电量测量中也广泛采用，如电阻、电流、电感、电容、频率、压力、温度等 。
由于它的灵敏度、精确度相对较高，又有结构简单、使用方便等特点，在现代自动化控制，仪器仪表中许多都利用电桥这些特点进行设计、调试、控制 。?
什么是电桥平衡一般情况下R1、R3两端的电压不相等，即C、D两点间的电势不等，G中有电流通过 。改变R1、R3的大小，可以使UAC=UAD，这时G中无电流通过 。当G中无电流时叫做“电桥平衡” 。
文章插图
什么是电桥平衡,在实验中如何判断电桥电路中,桥支路的两个顶点的电势相等时,检流计中无电流通过,称为电桥达到平衡.判断电桥平衡的方法有二：一是反复通断G键,看检流计有无偏转（跃接法）；二是稍稍改变RS ,观察检流计有无偏转.
以上就是关于电桥平衡条件，什么是电桥达到平衡如何判断电桥达到平衡的全部内容，以及电桥平衡条件的相关内容,希望能够帮到您 。
