CAD中怎么打印彩色图纸

生活经验cad

CAD中怎么打印彩色图纸
AutoCAD在绘制图纸时，不同颜色的线条往往代表不同内容，打印图纸时，可以通过设置打印样式表，打印成彩色图纸 。
开启需要打印的图纸文件，按下打印命令快捷键【Ctrl+P】 。
弹出打印窗口，点击打印样式表右侧的【编辑】键 。
进入打印样式表编辑器，选中第一个颜色，按住Shift，选中最后一个颜色，将颜色全选 。
右侧特性窗口，颜色设置为【使用对象颜色】，点击【保存并关闭】 。
回到打印窗口，设置打印内容，点击【预览】，即可看到图纸为彩色 。
关闭预览，点击【确定】，打印彩色图纸 。
方法总结1，使用AutoCAD打开图纸 。
2，按下【Ctrl+P】，进入打印窗口 。
3，点击打印样式表右侧【编辑】键 。
4，选中第一个颜色，按住Shift键，选中最后一个颜色，全选颜色 。
5，右侧特性窗口，颜色设置为【使用对象颜色】 。
6，点击【保存并关闭】，回到打印窗口 。
7，设置打印内容，点击【确定】，进行打印即可 。

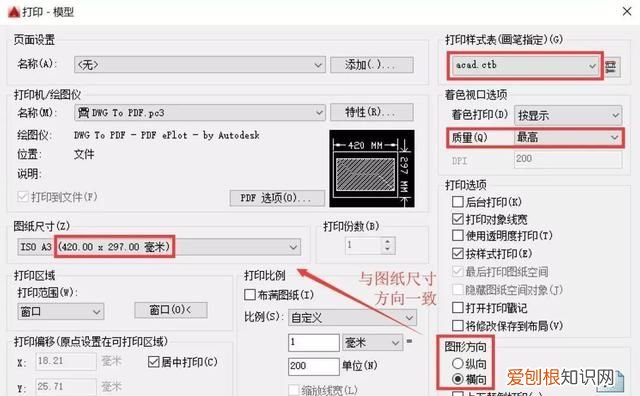

2010cad怎么打印出彩色的图纸同时按下ctr+p，在打印样式表的下拉式菜单中选择acad.ctb，选择好打印机、图纸尺寸、打印比例等后，点击确定就可以了，如果不放心打印效果，也可以先预览后再打印 。


CAD中怎么打印彩色图纸

文章插图

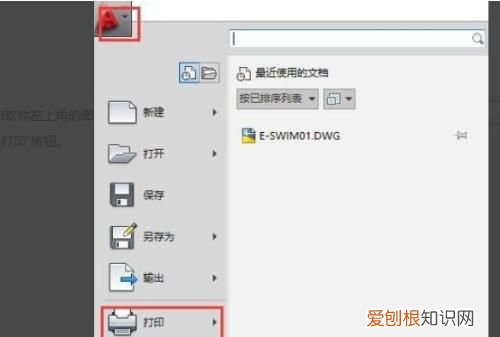

CAD打印时怎样将彩色图纸打印成黑白色图纸1、打开cad软件左上角的图标，在出现的下拉菜单点击“打印”按钮 。
CAD中怎么打印彩色图纸

文章插图
2、在弹出的“打印-模型”对话框中，选择需要打印的打印机 。
CAD中怎么打印彩色图纸

文章插图
【CAD中怎么打印彩色图纸】3、然后点击对话框右下角的“箭头”按钮 。
CAD中怎么打印彩色图纸

文章插图

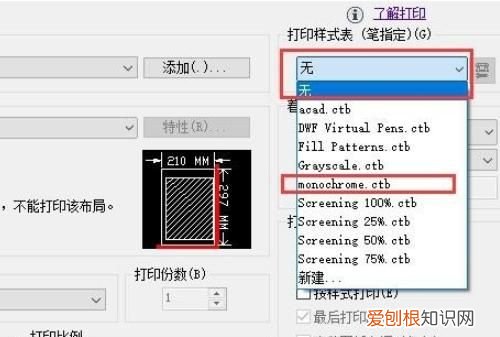

4、在出现的对话框中，如果选择“打印样式表”中的“无”就是彩色打印，如果选择“打印样式表”中的“monochrome.ctb”就是黑白打印 。
CAD中怎么打印彩色图纸

文章插图
怎么设置cad打印彩色打印1、打开CAD，画有一个颜色的图形；
2、将右上角的打印样式改为“monochrome.cbt”确认应用到布局；
3、设置打印机，然后打印区域选择“窗口”；
4、框选要打印的区域；
5、修改好其他参数后，点击“预览”；
6、刚刚的绿色变成了黑色，打印出来就是黑白的 。
CAD打印彩色怎么设置在“文件” “页面设置”里面，“打印设备”“打印式样表”，先选择下面一处打印式样，选择“acad.ctb”AUTOCAD默认是这个样式的哦，这样打出来就是根据自身深浅变成黑白的 。但是有个问题，有些彩色打出来颜色很浅很浅，几乎看不清，这时候，可以选择“monochrome.ctb”，这也是建筑工程制图最常用的样式 。当然也可以自定义：在选择打印机的后面有属性设置，进去后点自定义特性，在下面点击自定义特性，自定义设置就OK希望对你有帮助！
以上就是关于CAD中怎么打印彩色图纸的全部内容，以及CAD中怎么打印彩色图纸的相关内容,希望能够帮到您 。
