3、选择删除对象

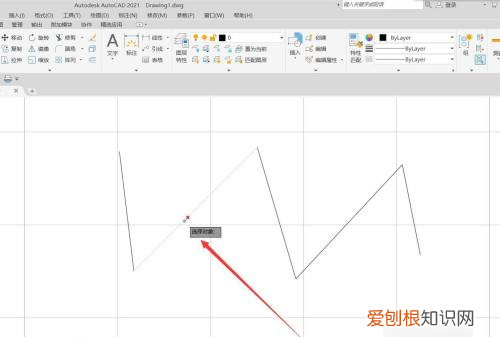

使用鼠标选择需要删除的直线对象点击即可 。
文章插图

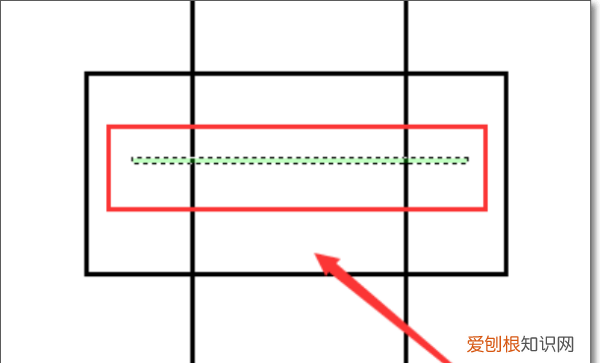

cad怎么删除自己不想要的线段图形1、比如说下面所标出的线条就是我们需要删除的线条，对于我们来说，如果是用矩形命令直接画出的话，那么在删除下面的线条是会把矩形全部删除的 。
文章插图

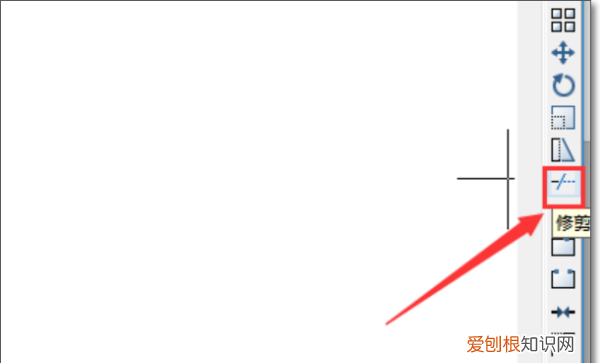

2、我们需要用到的工具就是修剪工具，我们在CAD左边的工具栏上面可以看到这个工具 。
文章插图
3、或者我们直接输入命令TR命令符也是可以得，然后我们需要的就是敲2次回车键 。如果是选择的图标就只需要敲一次 。
文章插图
4、然后我们点击鼠标左键滑过2根线就可以了，不要穿过其他线条 。
文章插图
5、这样我们的矩形中间相交的线条就被删除了 。完成效果图 。
文章插图
cad怎么删除多余线段的一部分cad删除多余线段的方法如下：
1、如果是删除某一条线段，可以选中该线段，点删除或输入命令E回车 。
2、如果是交叉的线，想删除多余的出头，可以用修剪，点修剪（TR）功能，选中所有对象，然后确定，什么地方不要，就点什么位置，即可自动删除 。
计算机辅助设计(ComputerAidedDesign)指利用计算机及其图形设备帮助设计人员进行设计工作 。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计做出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作 。
更多关于cad怎么删除多余线段，进入：
查看更多内容
以上就是关于cad删除部分线段如何删除，如何删除CAD图中不需要的部分的全部内容，以及cad删除部分线段如何删除的相关内容,希望能够帮到您 。
