cad工程图纸标注符号大全( 二 )

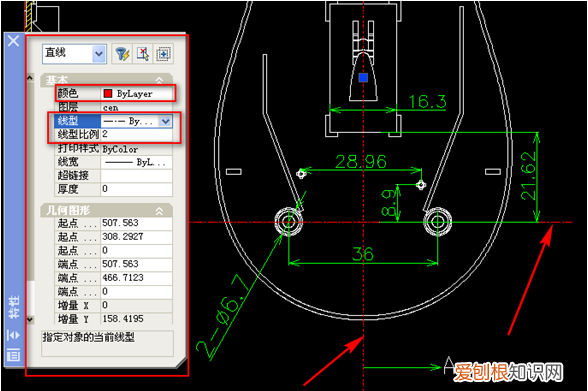

比例。设置这三个就够了。如下箭头处的中心基准线。

文章插图
4、辅助视图；

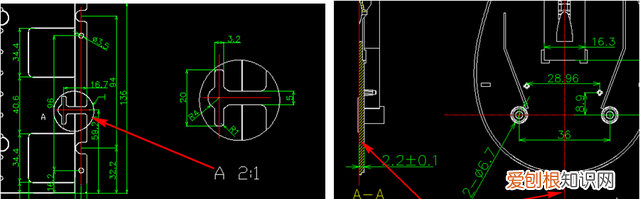

CAD图，除了常用的六面图、轴测图外，为了表达更加清晰，需要做些局部放大视图，剖面图。见下图所示。

文章插图
5、爆炸图；

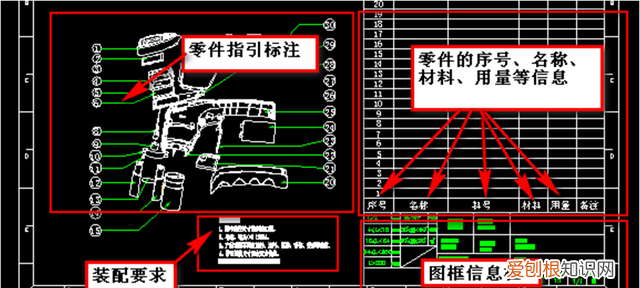

组合的零件或者成品一般需要输出产品装配图（爆炸图），如下图所示。

文章插图
6、基础标注；

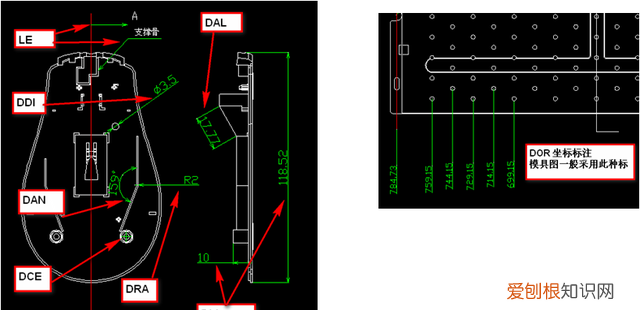

基础标注包括：直线标注、斜线标注、直径标注、半径标注、角度标注、中心标记标注、引线标注、DOR 。如下图所示。
标注的方式有两种：常规标注法、坐标标注法：
下图是左边是产品图的常规标注法，右图上是坐标标注（模具图标注法）。

文章插图
7、辅助标注：
DCE：圆心标记标注。

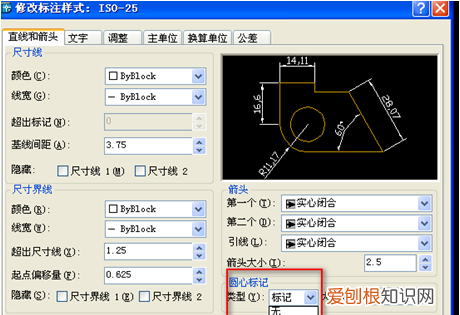

从3D图转成2D图时，一般没有圆心标记，如果想在CAD中显示圆心位置，可以对圆进行标注圆心。（D命令，进入标注样式，必须设置显示圆心标记才能显示，这个命令才起作用）如果不设置圆心标记为“标记” ，在CAD输入DCE命令是无效的。

文章插图
8、文字、引线标注：
文字：T、DT命令。前面已经介绍过
引线标注：LE命令.

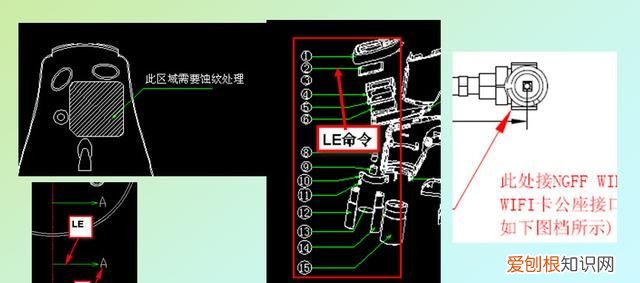

引线标注与文字标注通常一起使用，对零件图进行指示和注释。如下所示。

文章插图
9、图纸的其他标注：

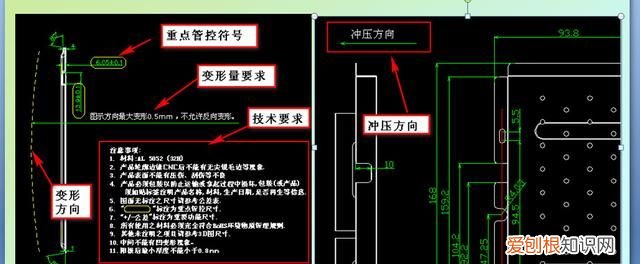

重点管控尺寸，变形量，变形方向、五金件的毛边方向与技术要求；如下图所示

文章插图
三、标注特性的设置与应用
1、尺寸增加公差
（1）直接增加公差：选择需要需要增加公差的尺寸，鼠标双击，出现尺寸属性框，在尺寸属性中增加尺寸的公差。如下左图。
不同的尺寸，要求的公差是不一样的，如下右图通过标注属性框设置的公差，可以使用格式刷(MA命令)，设置与其一样的公差，

文章插图

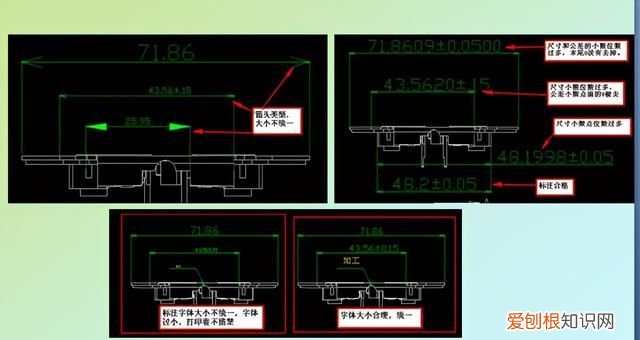

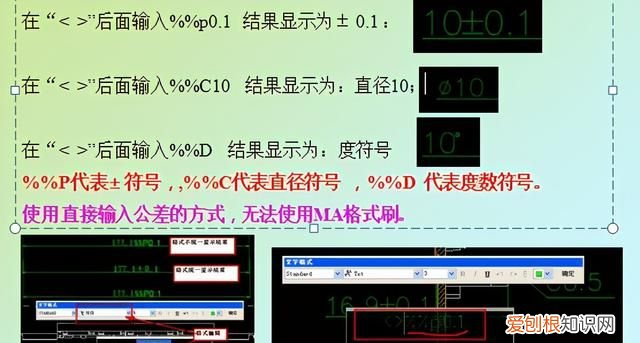

（2）ED命令直接输入公差：ED命令——选择需要输入公差的尺寸。(输入的字符格式要统一)，如下图所示

文章插图

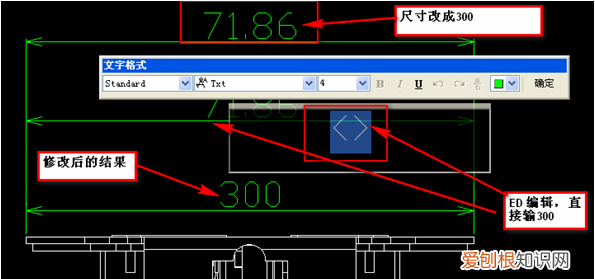

2、标注尺寸修改
