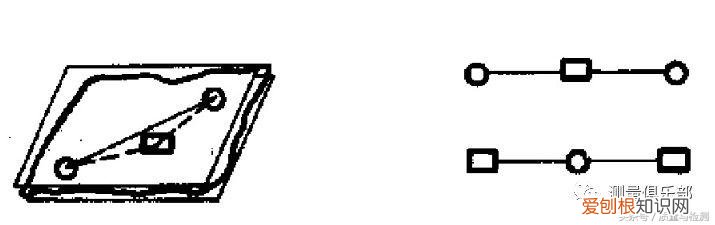

C 直线准则
实际被测平面上有两点与两个平行包容平面之一相接触，还有一点与另一包容平面相接触，且该点在另一包容平面上的投影在由前两点连接而成的直线上，见下图所示：
文章插图

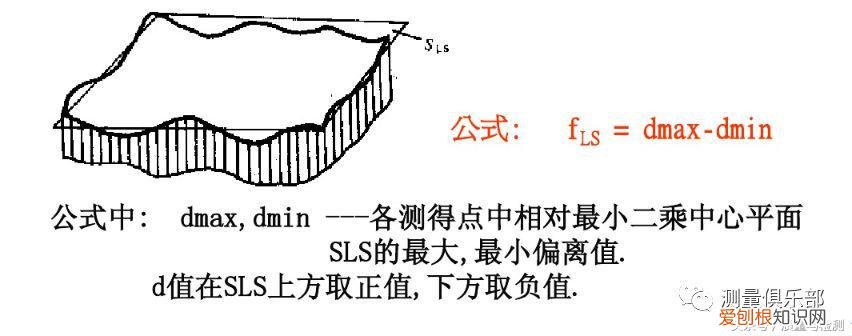

2 最小二乘法
定义：此方法以最小二乘中心平面SLS作为评定基面，取各测得点相对于该评定基面的偏离值中的最大值和最小值之差作为平面度误差值Fls，见下图所示：
文章插图

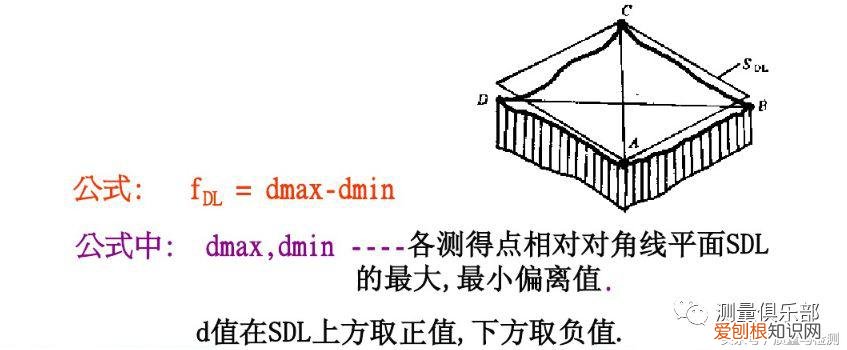

3 对角线平面法
定义：此方法以对角线平面SDL作为评定基面求得各测得点相对于它的偏离值中的最大值和最小值之差作为平面度误差值Fdl，见下图所示：
文章插图

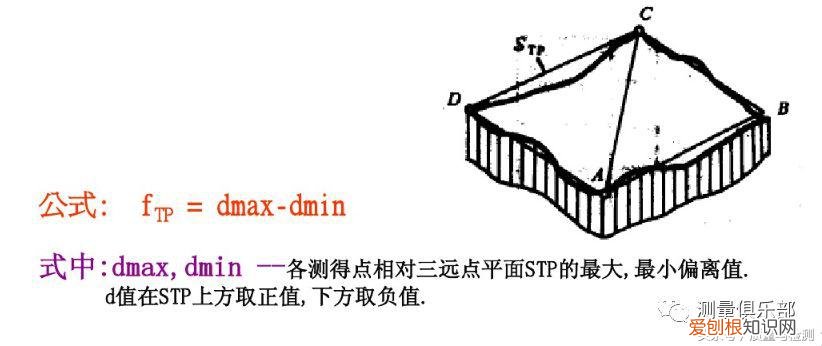

4 三远点平面法
定义：此方法以三远点平面STP作为评定基面，求得各测得点相对于它的偏离值中的最大值和最小值之差作为平面度误差值Ftp，见下图所示：
文章插图

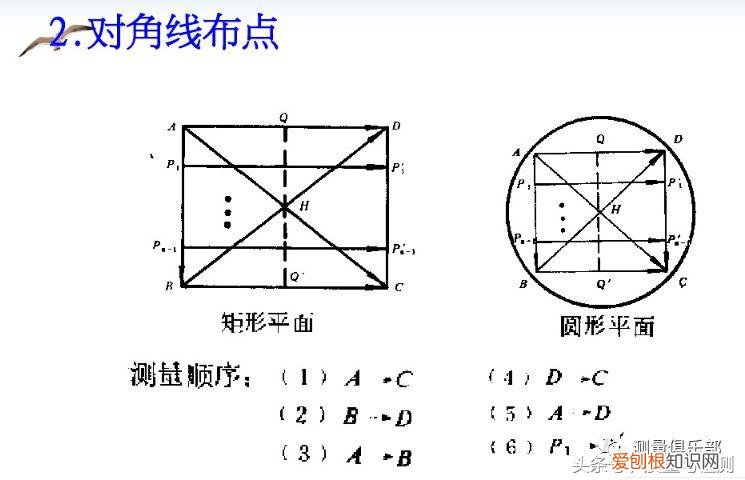

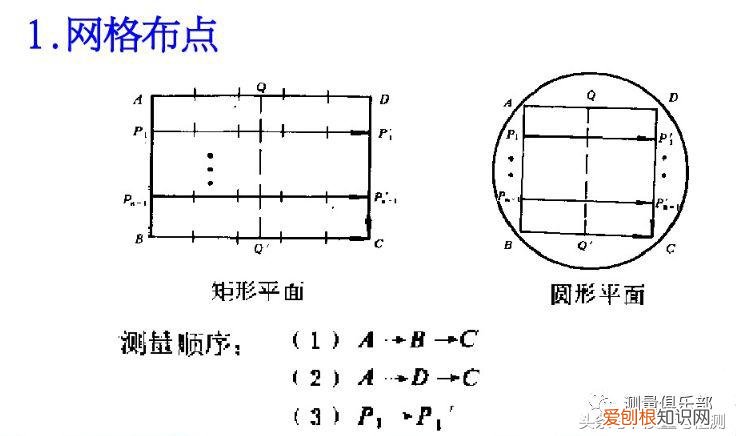

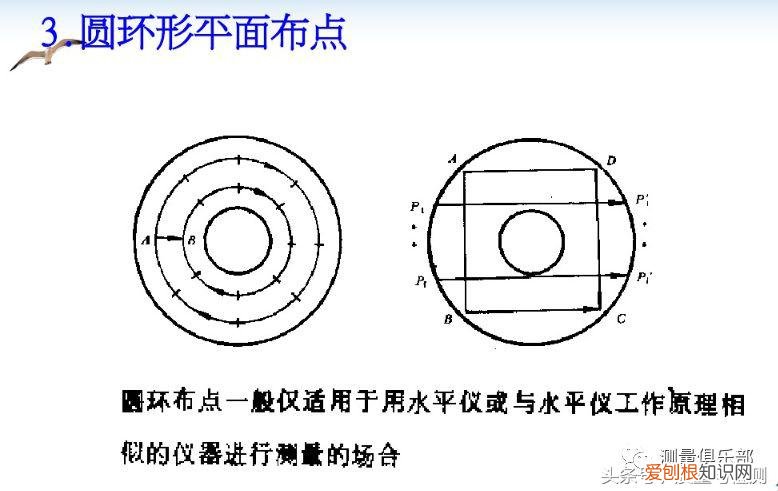

平面度布点形式
文章插图
文章插图
文章插图

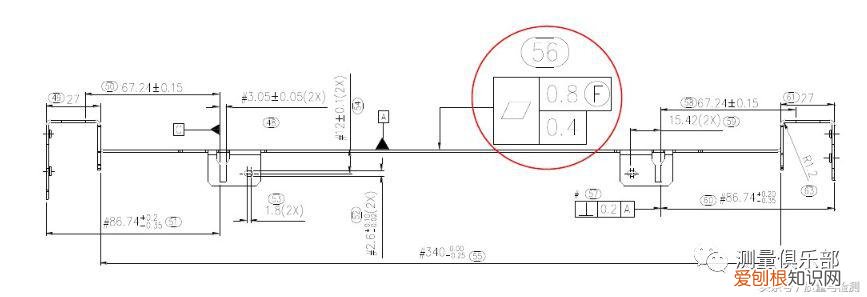

案例分享
（注意：平面度误差非特殊情况说明都应在自由状态下量测）
文章插图
文章插图

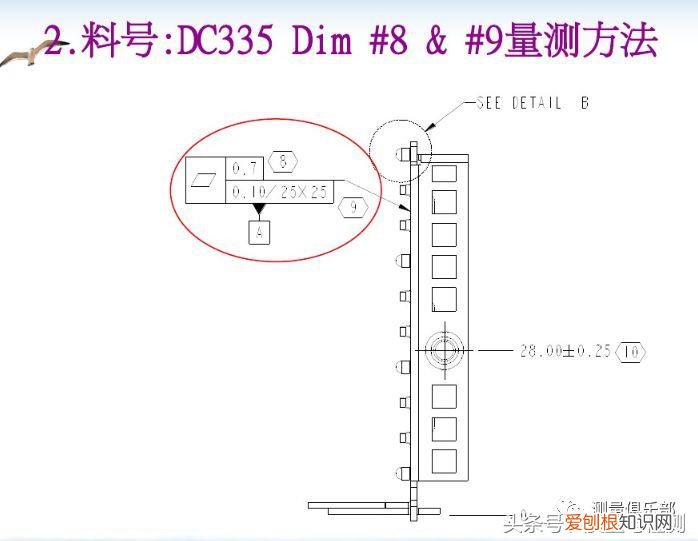

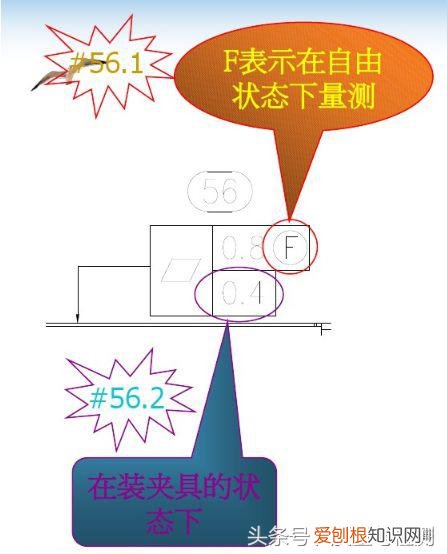

量测方法
1，此平面度应在如图所示两种状态下测量；
2·先在自由状态下测量此面的平面度误差，此时允许公差为0.8mm；
3·将样品装夹压平后测量此面的平面度误差，此时允许公差为0.4mm；
文章插图
文章插图

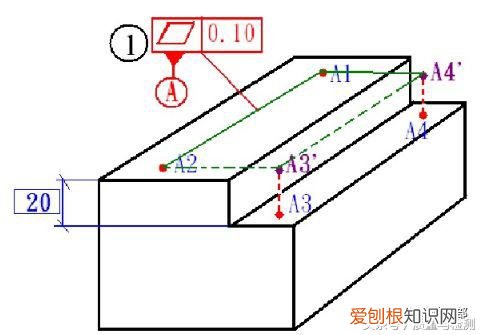

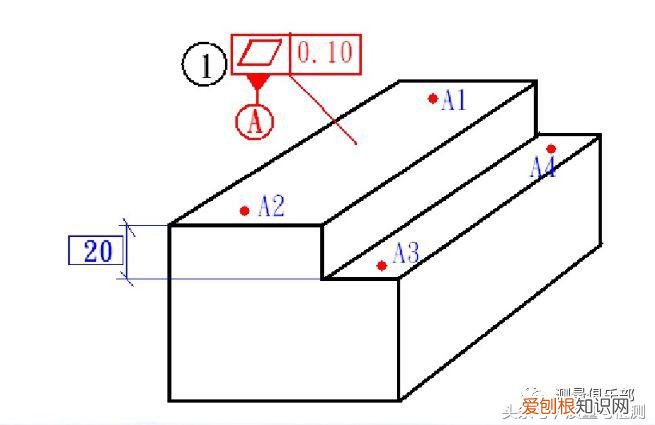

3:下图中基准A由A1，A2，A3，A4四点构成，测量A基准面（既Dim1）的平面度.
文章插图
量测方法
1 分别测量A1，A2，A3，A4四点；
2 将A3，A4向上平移理论值20，分别构造出A3和A4"；
3 将A1，A2，A3，A4，构建平面A；
4 直接输出A的平面度.
文章插图

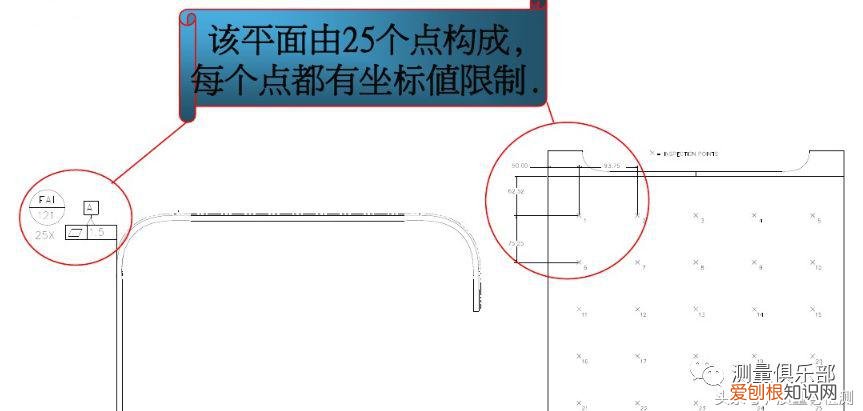

4：121量测方法
文章插图

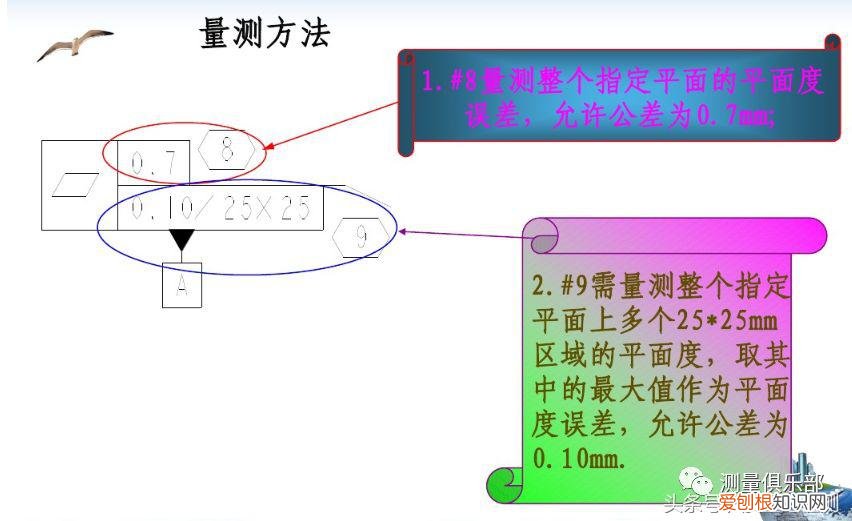

量测方法
?1·建一辅助基准，按如图各点坐标值测量一个面；
2·直接输出面的平面度即可；
文章插图
文章插图
