深入浅出液晶显示系列液晶原理( 三 )

文章插图

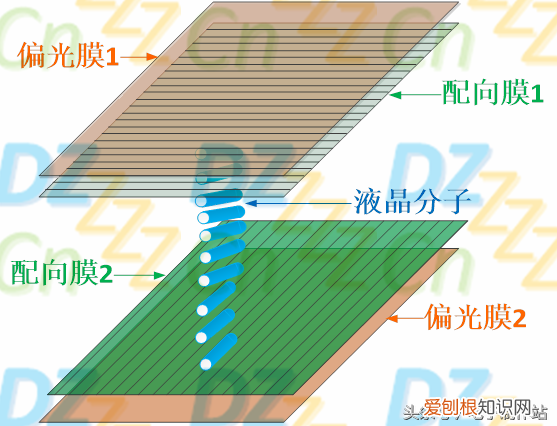

上图中，配向膜可以看成是一道道的槽（沟），槽的方向与邻近的偏光膜的偏振方向是相同的（也就是说，两片配向膜的槽也是相互垂直），最接近配向膜的液晶分子就会恰好躺在配向膜1或配向膜2的槽中间，由于液晶分子固有的黏性，液晶分子的状态就是从上到下扭曲的（就像两个人给家里洗完后的被单拧水一样，一人抓一头反向用力扭），如下图所示：

文章插图

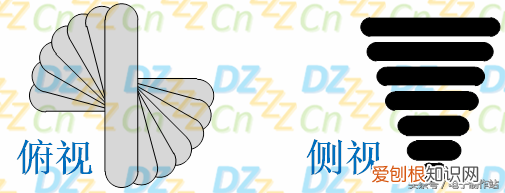

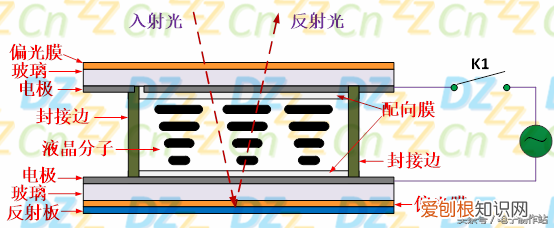

此时液晶分子没有被施加电场：当入射自然光照射到偏光膜1时，透过偏光膜1的偏振光本来是不能透过偏光膜2的，但是由于液晶分子的存在，自然光透过偏光膜1后，偏振光顺着扭曲的液晶分子到达偏光膜2（就像潜望镜一样，液晶分子充当导光材料），此时偏振光由于被液晶分子扭曲，其偏光方向恰与另一侧偏光膜2的方向一致，这样偏振光就可以透过偏光膜2了，如下图所示：

文章插图
换言之，由于两片配向膜上的槽互相垂直，位于两个平面之间的液晶分子被强迫进入90度角的扭转状态，当光线顺着液晶分子的排列方向传播时，光线经过液晶分子时也被扭转了90度。

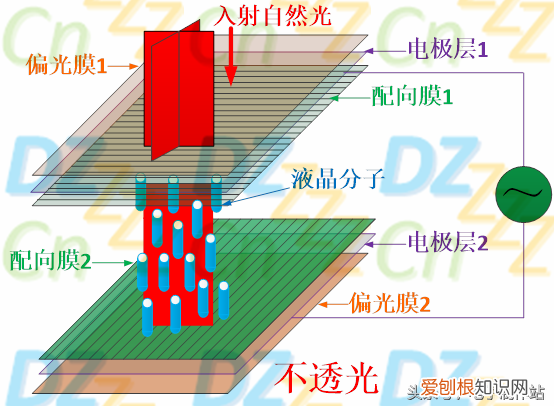

液晶显示器的基本结构中有两层电极层（液晶分子在中间），我们可以利用它对液晶分子施加交流电压，此时的状态如下图所示：

文章插图

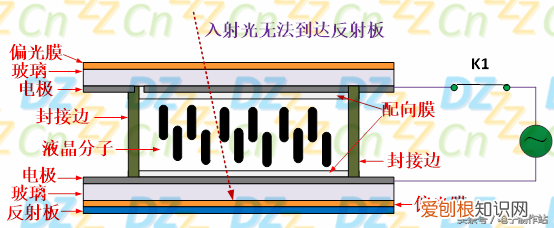

当液晶分子受到外加电场的作用，便很容易的被极化产生感应偶极性（induced dipolar），液晶分子之间将产生相互作用力，继而使得液晶分子重新排列。此种状态下的自然光通过偏光膜1后，偏振光不再有液晶分子对光的扭曲传导（这与偏光膜之间没有液晶分子的效果是一样的），偏振光穿过偏光膜1后直射出去，而不发生任何扭转，但偏振光的偏振方向与另一侧偏光膜2的偏振方向是垂直的，因而无法透过偏光膜2 。
只要我们控制液晶分子两端的电压，就可以控制液晶分子的重新排列程度，就可以控制对光线的偏转能力来获得亮暗差别（或者称为可视光学的对比），继而达到控制显示灰阶的目的。
【深入浅出液晶显示系列液晶原理】如果进一步将电极制作成不同的字段形状，就可以看到不同的"黑"色字，这种"黑"色字不是由液晶分子的变色形成的（液晶本身是不发光的），而是光线被遮网挡或透射的结果，如下图所示
