嵌入式里面说的串口，一般是指UART口，但是我们经常搞不清楚它和COM口的区别, 以及RS232, TTL等关系, 实际上UART,COM指的物理接口形式(硬件), 而TTL、RS-232是指的电平标准(电信号).
UART有4个pin(VCC, GND, RX, TX), 用的TTL电平, 低电平为0(0V)，高电平为1(3.3V或以上) 。
文章插图

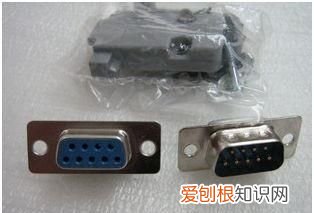

下面这个就是D型9针串口(通俗说法) 。在台式电脑后边都可以看到 。记住，这种接口的协议只有两种：RS-232和RS-485 。不会是TTL电平的(除非特殊应用) 。9针串口的定义可以参考这里：
***/view/5c170c6925c52cc58bd6be6e.html
我们一般只接出RXD TXD两针，外加GND 。
文章插图
下图是个USB转TTL串口的小板，可以用USB扩展出一个串口 。芯片为PL2303HX 。网上经常混淆各种串口，但是这个确实是可以给STC单片机下载程序的 。
文章插图

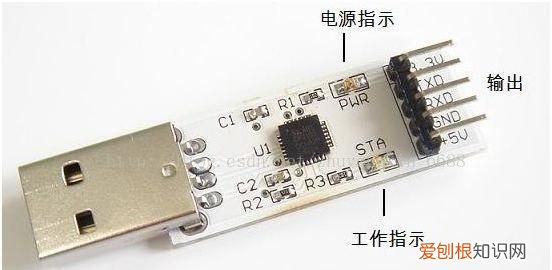

这是另一种，CP2102芯片的，也是USB转TTL串口 。据说比PL2303的好，实际使用中没感觉出来 。这个小板就多了+3.3V电源端，以适应不同的目标电路 。下图为USB转RS-232串口：
文章插图
内容整理自网络
