3、确定桥架位置和划线定位：
根据桥架、型号、规格和安装路径走向，用粉袋弹线划线，确定固定点位置 。
（1）水平敷设的电缆桥架，应按荷载曲线选择最佳跨距进行支撑吊挂，跨距为1.5m，确定固定点位置 。
（2）垂直敷设时，支固定间距为2m，确定固定点 。
4、安装吊杆和支架：
固定点确定后，选用M12膨胀螺栓，根据胀管直径，选择钻头，用冲击钻在确定好固定点钻眼，钻眼时，冲击电钻应将钻头垂直钻入顶板或墙体，（为防止钻头损伤原预埋线管，钻前应充分熟悉有关预埋线管位置），钻孔深度为膨胀管长度，钻好孔后，清理孔中灰渣，用手锤将膨胀管均匀砸入孔内，将吊杆固定架（网或支架）穿入螺栓中，旋紧锁紧螺母，在吊杆下面安装好托板角铁，调整好标高后，用双螺母固定托板角铁 。
文章插图
固定支架时，采用平垫、弹簧垫螺母锁紧装置 。
5、桥架安装：
将分段桥架，由技术工人放在吊架和支架上，登高作业时，应搭设专用支架，保护工人方便施工，分段桥架连接时，采用连接板的螺栓应固定紧固，螺栓由内侧向外穿，螺母应位于电缆桥架的外侧，并有平垫、弹簧垫锁紧 。
桥架变径和转弯，采用配套的网转弯半径，转弯半径不小于桥架内电缆最小允许半径的最大者 。
直线段钢制电缆桥架超过30m，铝合金或玻璃钢电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩接板 。
桥架在固定前，水平安装要求平直，平直后，再固定吊架和支架螺栓 。

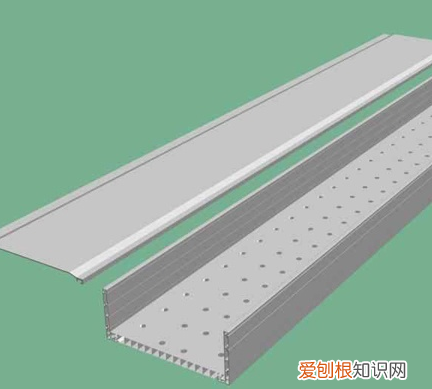

文章插图
6、接网地线安装：
（1）桥架及其支架和引入引出的金属电缆导管，必须有可靠接地（PE） 。金属电缆桥架，其支架全长应不少于2处，与接地（PE）干线相联接 。
联接方法如下：
桥架如与金属导管联接时，在金属导管焊接404镀锌扁钢，镀锌扁钢钻眼直接固定在桥架上连接板螺栓，应固定牢固，金属导管另一端与配电柜内接地干线（PE）连接 。
非镀锌电缆桥架间连接板的两端，跨接双色铜芯接地线，接地线最小允许截面积不小于4mm2 。
（2）镀锌电缆桥架间连接板的两端不跨接地线，但连接板两端不少于两个防松螺帽，或防松垫圈的联接固定螺栓 。
文章插图
7、检查安装质量：
检查标高和连接板，用卷尺检查标高，并检查连接板螺栓是否固定牢固，吊杆支架是否平直，固定牢靠 。
（六）质量要求：
1、钢制桥架长度超过30m，设有伸缩节，穿越变形缝时应设置灵活的补偿装置 。应留有不少于20mm的伸缩缝 。

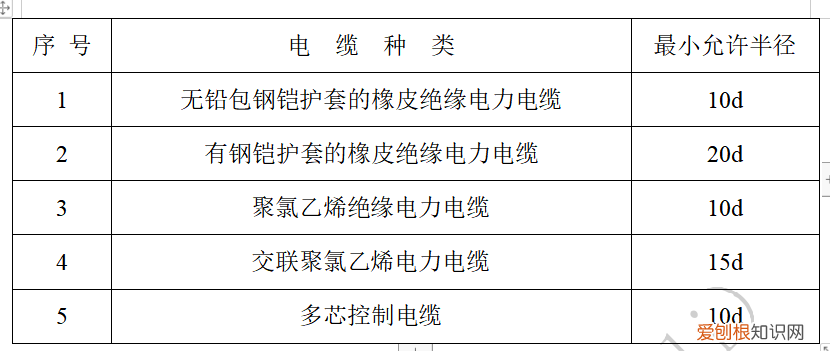

2、桥架转弯处弯曲半径，不小于桥架内电缆最小弯曲半径的最大值 。

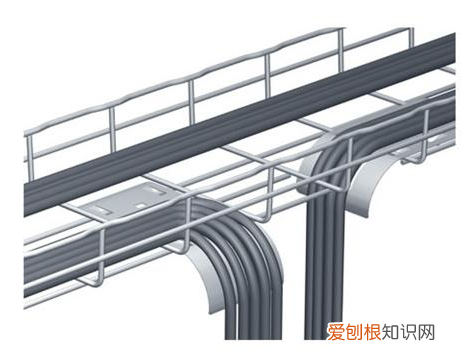

文章插图
注：d为电缆外径 。
3、电缆桥架吊架和支架应固定牢固，无显著变形，各横撑间的垂直净距与设计偏差不应大于5mm，支架必须进行防腐处理 。
4、电缆支架的层间允许最小距离，层间的净距不应小于两倍电缆外径加10mm，35KV及以上高压电缆不应小于2倍电缆外径加50mm 。
5、桥架及其支架和引入引出的金属电缆导管，必须可靠接地，金属电缆桥架，其支架全长应不少于2处与接地干线相联接 。
6、非镀锌电缆桥架间连接板的两端，跨接双色铜芯接地线，接地线最小允许截面不小于4mm2 。
